OR_MASK (maschera OR bit-to-bit)

Maschera OR numero intero bit-to-bit, abilita i bit.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori
Micro810
, L20E, L50E e L70E.
OR_MASK
OR_MASK
Parametri OR_MASK
Parametro
Tipo di parametro
Tipo di dati
Descrizione
EN
Ingresso
BOOL
Quando è impostato su vero, l'istruzione è abilitata.
  • TRUE: Eseguire il calcolo corrente.
  • FALSE: Non viene eseguito alcun calcolo.
Applicabile alle programmazioni in diagramma ladder.
IN
Ingresso
DINT
Deve avere il formato Integer.
MSK
Ingresso
DINT
Deve avere il formato Integer.
OR_MASK
Uscita
DINT
Bit-to-bit logico OR tra IN e MSK.
ENO
Uscita
BOOL
Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder.

Esempi di OR_MASK

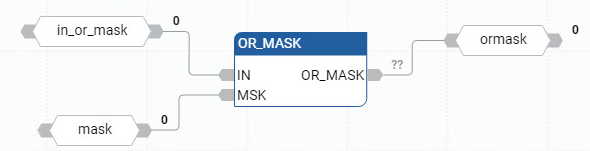

Esempio di diagramma a blocchi funzionali OR_MASK
Esempio di Diagramma a blocchi funzione OR_MASK
Esempio di diagramma ladder OR_MASK
Esempio di Diagramma Ladder OR_MASK

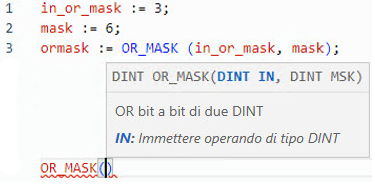

Esempi di testo strutturato OR_MASK
Esempi di Testo strutturato OR_MASK
(* ST Equivalence: *)

parity := OR_MASK (xvalue, 1); (* makes value always odd *)

result := OR_MASK (16#abc, 16#f0f); (* equals 16#fbf *)

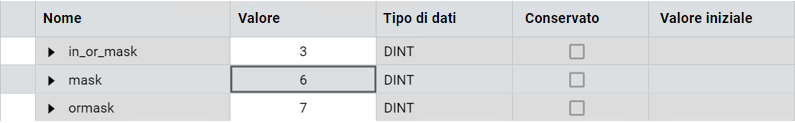

Risultati
Risultati
