OR

L'istruzione OR esegue un'operazione OR logica di due o più valori booleani e restituisce il valore booleano True se almeno un ingresso è True, altrimenti torna False. In caso contrario, restituisce false.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
OR
OR
Parametri OR
Parametro
Tipo di parametro
Tipo di dati
Descrizione
i1
Ingresso
BOOL
Valore in tipo di dati Boolean.
i2
Ingresso
BOOL
Valore in tipo di dati Boolean.
o1
Uscita
BOOL
OR booleano dei termini di ingresso.
  • TRUE: quando uno o più ingressi sono TRUE.
  • FALSE: quando gli ingressi sono FALSE.

Esempi di OR

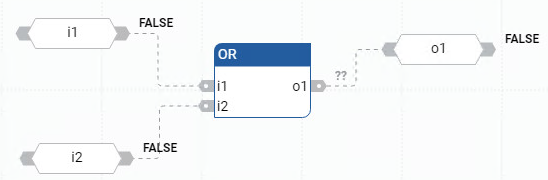

Esempio di Diagramma a blocchi funzione OR
Esempio di Diagramma a blocchi funzione OR
Esempio di programma Diagramma Ladder OR
Esempio di programma Diagramma Ladder OR
(* ST equivalence: *)

bo10 := bi101 OR NOT (bi102);

bo5 := (bi51 OR bi52) OR bi53;
