NOT_MASK (maschera NOT bit-to-bit)

Maschera negazione numero intero bit-to-bit, inverte il valore di un parametro.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
NOT_MASK
NOT_MASK
Parametri NOT_MASK
Parametro
Tipo di parametro
Tipo di dati
Descrizione
EN
Ingresso
BOOL
Quando è impostato su vero, l'istruzione è abilitata.
  • TRUE: Eseguire il calcolo corrente.
  • FALSE: Non viene eseguito alcun calcolo.
Applicabile alle programmazioni in diagramma ladder.
IN
Ingresso
DINT
Deve avere il formato Integer.
NOT_MASK
Uscita
DINT
Negazione bit-to-bit su 32 bit di IN.
ENO
Uscita
BOOL
Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder.

Esempi di NOT_MASK

Esempio di diagramma a blocchi funzionali NOT_MASK
Esempio di Diagramma a blocchi funzione NOT_MASK
Esempio di diagramma ladder NOT_MASK
Esempio di Diagramma Ladder NOT_MASK
Esempio di testo strutturato NOT_MASK

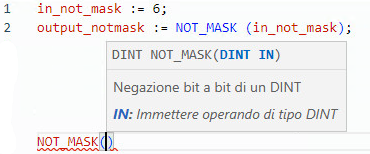

Esempio di Testo strutturato NOT_MASK
(*ST equivalence: *)
result := NOT_MASK (16#1234);
(* result is 16#FFFF_EDCB *)
Risultati
Risultati
