MUX8B (multiplexer di ingressi BOOL 8)

Multiplexer tra otto ingressi BOOL. Genera un valore BOOL.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.

Parametri MUX8B
Parametro	Tipo di parametro	Tipo di dati	Descrizione
Selector	Ingresso	USINT	Il valore intero del selettore deve essere compreso nell'intervallo [0...7].
IN0	Ingresso	BOOL	Qualsiasi valore di ingresso BOOL. TRUE: quando il selettore è 0. FALSE: quando il selettore non è 0.
IN1	Ingresso	BOOL	Qualsiasi valore di ingresso BOOL. TRUE: quando il selettore è 1. FALSE: quando il selettore non è 1.
IN2	Ingresso	BOOL	Qualsiasi valore di ingresso BOOL. TRUE: quando il selettore è 2. FALSE: quando il selettore non è 2.
IN3	Ingresso	BOOL	Qualsiasi valore di ingresso BOOL. TRUE: quando il selettore è 3. FALSE: quando il selettore non è 3.
IN4	Ingresso	BOOL	Qualsiasi valore di ingresso BOOL. TRUE: quando il selettore è 4. FALSE: quando il selettore non è 4.
IN5	Ingresso	BOOL	Qualsiasi valore di ingresso BOOL. TRUE: quando il selettore è 5. FALSE: quando il selettore non è 5.
IN6	Ingresso	BOOL	Qualsiasi valore di ingresso BOOL. TRUE: quando il selettore è 6. FALSE: quando il selettore non è 6.
IN7	Ingresso	BOOL	Qualsiasi valore di ingresso BOOL. TRUE: quando il selettore è 7. FALSE: quando il selettore non è 7.
MUX8B	Uscita	BOOL	TRUE quando: In0 se selettore = 0 In1 se selettore = 1 In2 se selettore = 2 In3 se selettore = 3 In4 se selettore = 4 In5 se selettore = 5 In6 se selettore = 6 In7 se selettore = 7 FALSE: per tutti gli altri valori del selettore.

Esempi di MUX8B

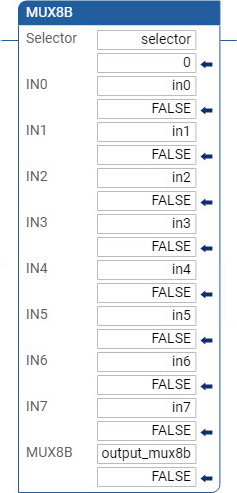

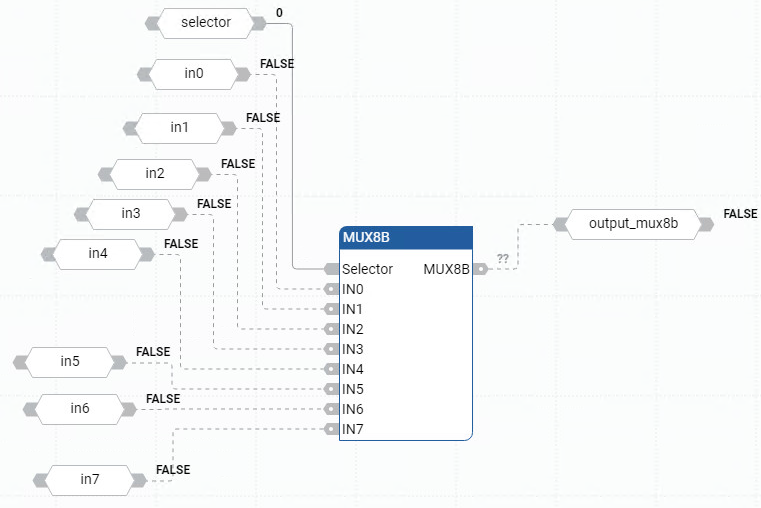

Esempio di Diagramma a blocchi funzione MUX8B

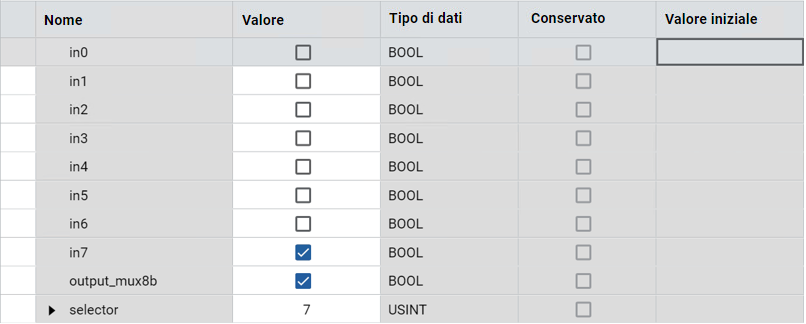

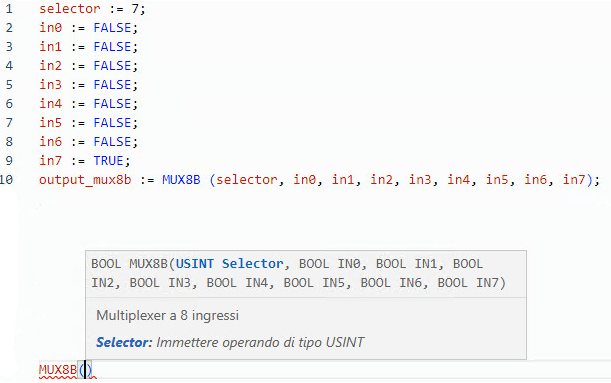

(* ST Equivalence: *)

range := MUX8 (choice, 1, 5, 10, 50, 100, 500, 1000, 5000);

(* select from 8 predefined ranges, for example, if choice is 3, range will be 50 *)
