MUX4B (multiplexer di ingressi BOOL 4)

Multiplexer tra quattro ingressi BOOL. Genera un valore BOOL.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.

Parametri MUX4B
Parametro	Tipo di parametro	Tipo di dati	Descrizione
Selector	Ingresso	USINT	Il valore intero del selettore deve essere compreso nell'intervallo [0...3].
IN0	Ingresso	BOOL	Qualsiasi valore di ingresso BOOL. TRUE: quando il selettore è 0. FALSE: quando il selettore non è 0.
IN1	Ingresso	BOOL	Qualsiasi valore di ingresso BOOL. TRUE: quando il selettore è 1. FALSE: quando il selettore non è 1.
IN2	Ingresso	BOOL	Qualsiasi valore di ingresso BOOL. TRUE: quando il selettore è 2. FALSE: quando il selettore non è 2.
IN3	Ingresso	BOOL	Qualsiasi valore di ingresso BOOL. TRUE: quando il selettore è 3. FALSE: quando il selettore non è 3.
MUX4B	Uscita	BOOL	TRUE quando: In0 se selettore = 0 In1 se selettore = 1 In2 se selettore = 2 In3 se selettore = 3 FALSE: per tutti gli altri valori del selettore.

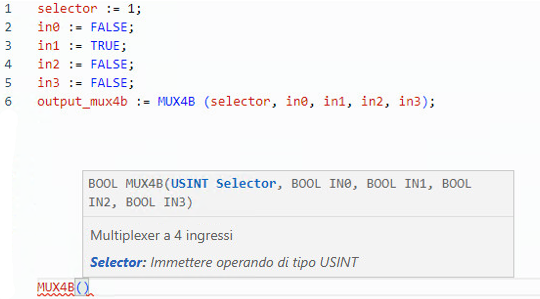

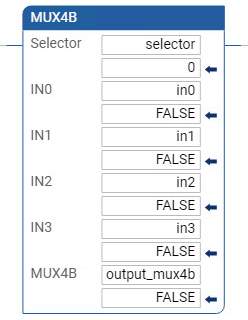

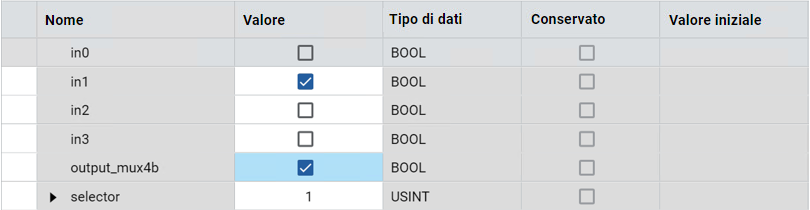

Esempi di MUX4B

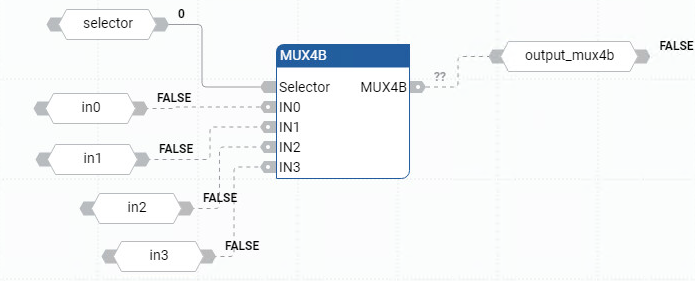

Esempio di Diagramma a blocchi funzione MUX4B

(* ST Equivalence: *)

range := MUX4 (choice, 1, 10, 100, 1000);

(* select from 4 predefined ranges, for example, if choice is 1, range will be 10 *)
