LCD_REM (LCD remoto)

L'istruzione LCD_REM visualizza i messaggi definiti dall'utente per l'LCD remoto.
Dettagli operazione: Da Line1 a Line8 la lunghezza massima della stringa è di 24 caratteri.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori L20E, L50E e L70E.
LCD_REM
LCD_REM
Parametri LCD_REM
Parametro
Tipo di parametro
Tipo di dati
Descrizione
Enable
Ingresso
BOOL
Abilitare il blocco istruzione.
TRUE: l'LCD remoto passa dalla schermata di stato I/O alla schermata definita dall'utente.
FALSE: l'LCD remoto torna alla schermata di stato I/O.
Font
Ingresso
UDINT
Dimensioni carattere per il messaggio di avvio:
  • 0: Predefinito (grande - 8x16)
  • 1: Piccolo (8x8)
  • 2: Grande (8x16)
  • 3: Molto grande (16x16)
  • Da 4 in poi: Riservato
Le dimensioni dell'LCD remoto sono pari a 192x64 pixel.
Se le dimensioni del carattere del messaggio di avvio sono piccole, l'LCD remoto visualizza:
  • Stringhe da Line1 a Line8.
  • Un massimo di 24 caratteri per riga.
Se l'opzione selezionata per le dimensioni del carattere del messaggio di avvio sono grandi o molto grandi, l'LCD remoto:
  • Visualizza le stringhe da Line1 a Line4.
  • Ignora le stringhe da Line5 a Line8.
  • Visualizza un massimo di 12 caratteri per riga.
Line1
Ingresso
String
Stringa visualizzare alla riga 1 del LCD.
Da Line1 a Line8 la lunghezza massima della stringa è di 24 caratteri.
Line2
Ingresso
String
Stringa visualizzare alla riga 2 dell'LCD.
Line3
Ingresso
String
Stringa visualizzare alla riga 3 dell'LCD.
Line4
Ingresso
String
Stringa visualizzare alla riga 4 dell'LCD.
Line5
Ingresso
String
Stringa visualizzare alla riga 5 dell'LCD.
Line6
Ingresso
String
Stringa visualizzare alla riga 6 dell'LCD.
Line7
Ingresso
String
Stringa visualizzare alla riga 7 dell'LCD.
Line8
Ingresso
String
Stringa visualizzare alla riga 8 dell'LCD.
LCD_REM
Uscita
BOOL
Abilita Blocco funzione.
  • Quando Enable = TRUE, lo schermo dell'utente è attivo.
  • Quando Enable = FALSE, la visualizzazione Stato/Menu I/O è attiva.
Sts
Uscita
UINT
Stato dell'operazione dell'LCD remoto.
Codici di stato LCD_REM:
  • 0: Ingresso abilitazione è False.
  • 1: Messaggio utente visualizzato correttamente.
  • 2: LCD remoto non rilevato.
  • 3: Errore di connessione.
Potrebbe verificarsi quando:
  • L'LCD remoto non è connesso fisicamente al controllore oppure il cablaggio non è corretto.
  • Le impostazioni della porta seriale sono diverse rispetto a quelle richieste per l'LCD remoto.
  • 4: Codice carattere non valido.
  • 5: 5-65535: riservato.

Esempi di LCD_REM

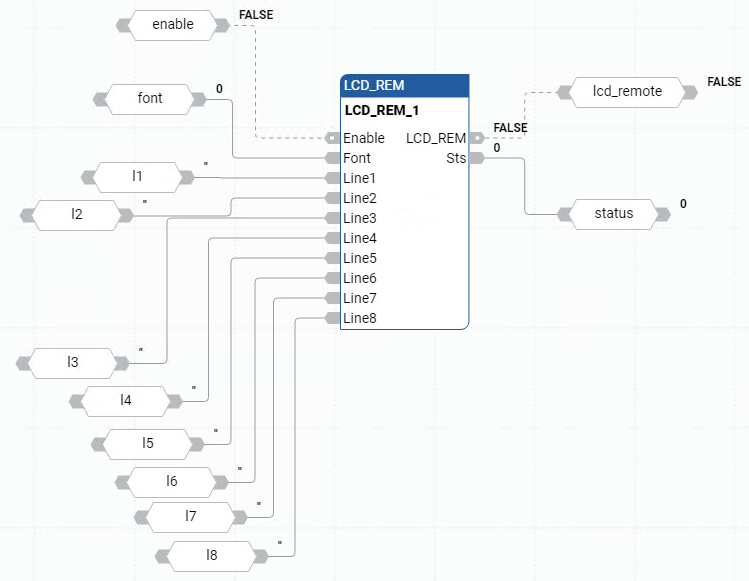

Esempio di diagramma a blocchi funzionali LCD_REM
Esempio di Diagramma a blocchi funzione LCD_REM

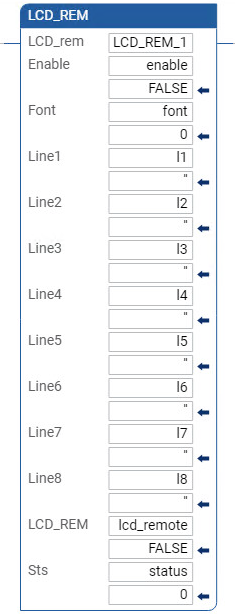

Esempio di diagramma ladder LCD_REM
Esempio di Diagramma Ladder LCD_REM

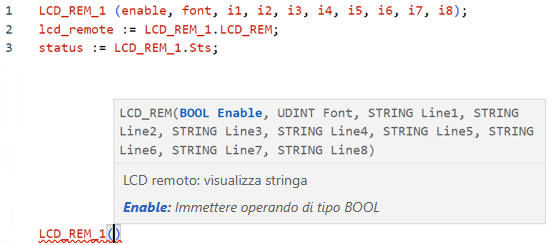

Esempio di testo strutturato LCD_REM
Esempio di Testo strutturato LCD_REM
