LCD_BKLT_REM (retroilluminazione LCD remoto)

L'istruzione LCD_BKLT_REM Imposta i parametri di retroilluminazione dell'LCD remoto all'interno di un programma utente.
Dettagli operazione:
Le impostazioni di retroilluminazione definite in LCD_BKLT_REM vengono utilizzate quando la visualizzazione LCD remota è:
  • Una schermata definita dall'utente mediante LCD_REM.
  • La schermata predefinita dello stato I/O.
  • Per tutte le altre schermate, le impostazioni di retroilluminazione utilizzate sono quelle definite per mezzo dei menu disponibili nell'LCD remoto.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori L20E, L50E e L70E.
LCD_BKLT_REM
LCD_BKLT_REM
Parametri LCD_BKLT_REM
Parametro
Tipo di parametro
Tipo di dati
Descrizione
Enable
Ingresso
BOOL
Abilitazione istruzioni.
TRUE: esegue REM_LCD_BKLT, le eventuali impostazioni di retroilluminazione correnti vengono sovrascritte.
FALSE: REM_LCD_BKLT viene disattivato e le impostazioni di menu LCD remoto diventano effettive.
Color
Ingresso
UINT
Codice colore retroilluminazione:
  • 0:  Bianco
  • 1:  Blu
  • 2:  Rosso
  • 3: Verde
  • 4-65535: Riservato
Mode
Ingresso
UINT
  • 0: Definitivamente OFF
  • 1: Definitivamente ON
  • 2: Lampeggiamento (intervallo 1 sec)
  • 3-65535: Riservato
LCD_BKLT_REM
Uscita
BOOL
TRUE: istruzione eseguita con successo.
FALSE: si è verificato un errore durante l'esecuzione dell'istruzione.
Sts
Uscita
UINT
Stato dell'operazione dell'LCD remoto.
Codici di stato LCD_BKLT_REM:
  • 0: Ingresso abilitazione è False.
  • 1: Operazione completata.
  • 2: LCD remoto non rilevato.
    Potrebbe verificarsi quando:
    • L'LCD remoto non è connesso fisicamente al controllore oppure il cablaggio non è corretto.
    • Le impostazioni della porta seriale sono diverse rispetto a quelle richieste per l'LCD remoto.
  • 3: Errore di connessione.
    Potrebbe verificarsi quando è presente un errore interno dello stato macchina, come un'incompatibilità tra la versione firmware del controllore e la versione firmware RLCD.
  • 4: Codice colore non valido.
  • 5: Modalità non valida.
  • 6-65535: Riservato.

Esempi di LCD_BKLT_REM

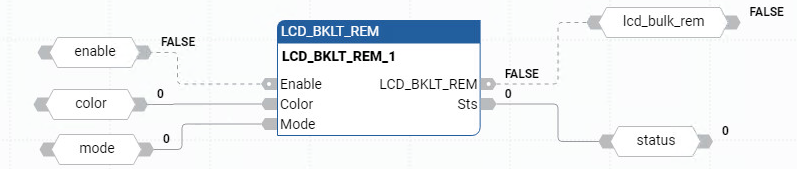

Esempi di diagramma a blocchi funzionali LCD_BKLT_REM
Esempio di diagramma ladder LCD_BKLT_REM

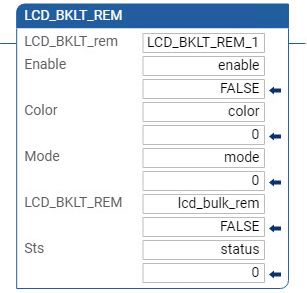

Esempio di Diagramma Ladder LCD_BKLT_REM
Esempio di testo strutturato LCD_BKLT_REM

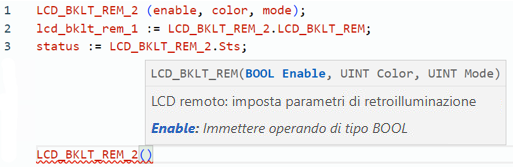

Esempio di Testo strutturato LCD_BKLT_REM
