LCD

L'istruzione LCD visualizza una stringa o un numero sullo schermo LCD opzionale.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori
Micro810
.
LCD
LCD
Parametri LCD
Parametro
Tipo di parametro
Tipo di dati
Descrizione
Enable
Ingresso
BOOL
Abilitazione istruzioni.
  • TRUE: l'LCD passa allo schermo definito dall'utente (le stringhe vengono visualizzate sullo schermo LCD) invece che alla schermata di stato I/O.
  • FALSE: l'LCD visualizza il contenuto della schermata di stato I/O.
Line1
Ingresso
STRING
Stringa visualizzare alla riga 1 dell'LCD.
Line2
Ingresso
STRING
Stringa visualizzare alla riga 2 dell'LCD.
Line3
Ingresso
STRING
Stringa visualizzare alla riga 3 dell'LCD.
Line4
Ingresso
STRING
Stringa visualizzare alla riga 4 dell'LCD.
LCD
Uscita
BOOL
TRUE: la funzione è abilitata.

Esempi di LCD

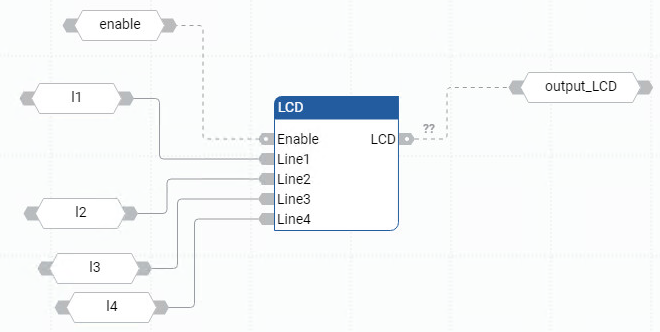

Esempio di diagramma a blocchi funzionali LCD
Esempio di Diagramma a blocchi funzione LCD

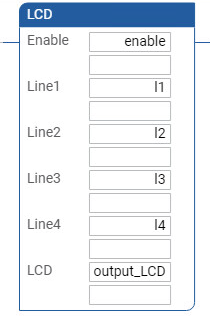

Esempio di diagramma ladder LCD
Esempio di Diagramma Ladder LCD

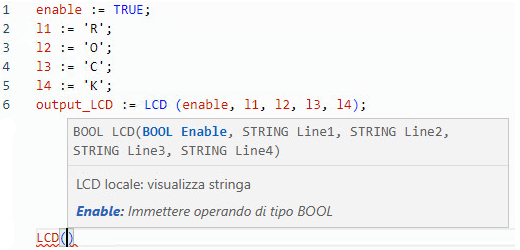

Esempio di testo strutturato LCD
(* ST Equivalence: *)

TESTOUTPUT := LCD(LCDENABLE, LINE1, LINE2, LINE3, LINE4) ;

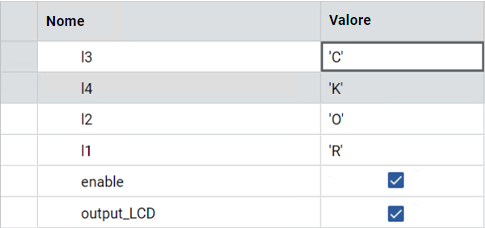

Risultati
Risultati
