KEY_READ (lettura tasti su LCD)

L'istruzione KEY_READ legge lo stato della chiave su un modulo LCD opzionale quando il display dell'utente è attivo.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione si applica al controllore

Micro810

Parametri KEY_READ
Parametro	Tipo di parametro	Tipo di dati	Descrizione
Enable	Ingresso	BOOL	Abilita il blocco istruzione. TRUE: abilita i tasti di lettura sulla tastiera LCD remoto. FALSE: disabilita i tasti di lettura sulla tastiera LCD remoto.
CKYL	Uscita	BOOL	TRUE: tasto ESC premuto per più di 2 secondi.
EKYL	Uscita	BOOL	TRUE: tasto OK premuto per più di 2 secondi.
CKY	Uscita	BOOL	TRUE: tasto ESC premuto.
EKY	Uscita	BOOL	TRUE: tasto OK premuto.
UKY	Uscita	BOOL	TRUE: tasto Su premuto.
DKY	Uscita	BOOL	TRUE: tasto Giù premuto.
LKY	Uscita	BOOL	TRUE: tasto Sinistra premuto.
RKY	Uscita	BOOL	TRUE: tasto Destra premuto.

Esempi di KEY_READ

Esempio di Diagramma a blocchi funzione KEY_READ — Esempio di diagramma a blocchi funzionali KEY_READ

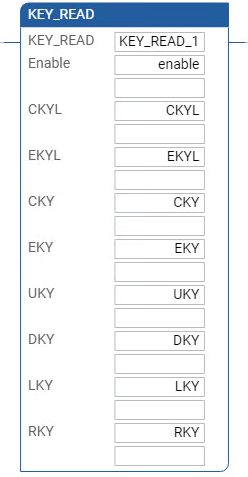

Esempio di Diagramma Ladder KEY_READ — Esempio di diagramma ladder KEY_READ

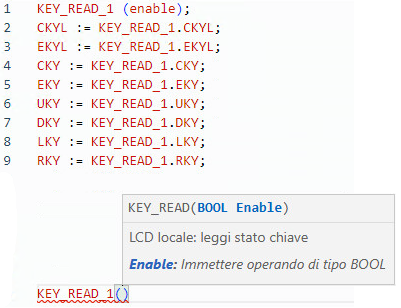

Esempio di Testo strutturato KEY_READ — Esempio di testo strutturato KEY_READ

(* ST Equivalence: *)

KEY_READ_1(KEYENABLE) ;

KEY_EKYL := KEY_READ_1.EKYL ;

KEY_CKY := KEY_READ_1.CKY ;

KEY_EKY := KEY_READ_1.EKY ;

KEY_UKY := KEY_READ_1.UKY ;

KEY_DKY := KEY_READ_1.DKY ;

KEY_RKY := KEY_READ_1.RKY ;

KEY_LKY := KEY_READ_1.LKY ;

Istruzione LCD
