UIC (bit clear interrupt lost)

L'istruzione UIC cancella il bit perso per uno o più interrupt utente selezionati.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori L20E, L50E e L70E.
UIC
UIC
Parametri UIC
Parametro
Tipo di parametro
Tipo di dati
Descrizione
Enable
Ingresso
BOOL
Abilitazione istruzioni.
  • TRUE: avvia l'operazione Cancella bit.
  • FALSE: non esegue la funzione.
IRQType
Ingresso
UDINT
Utilizzare le parole STI definite.
  • IRQ_EII0
  • IRQ_EII1
  • IRQ_EII2
  • IRQ_EII3
  • IRQ_EII4
  • IRQ_EII5
  • IRQ_EII6
  • IRQ_EII7
  • IRQ_HSC0
  • IRQ_HSC1
  • IRQ_HSC2
  • IRQ_HSC3
  • IRQ_HSC4
  • IRQ_HSC5
  • IRQ_STI0
  • IRQ_STI1
  • IRQ_STI2
  • IRQ_STI3
  • IRQ_UFR
  • IRQ_UPM0
  • IRQ_UPM1
  • IRQ_UPM2
  • IRQ_UPM3
  • IRQ_UPM4
UIC
Uscita
BOOL
Status del piolo (lo stesso di Abilita).

Esempi di UIC

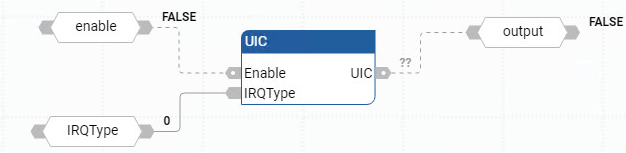

Esempio di diagramma a blocchi funzionali UIC
Esempio di Diagramma a blocchi funzione UIC
Esempio di diagramma ladder UIC
Esempio di Diagramma Ladder UIC

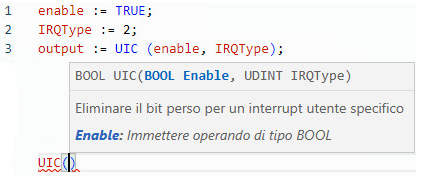

Esempio di testo strutturato UIC
Esempio di Testo strutturato UIC

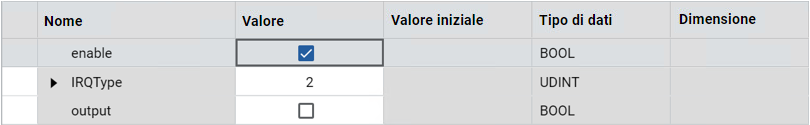

Risultati
Risultati
