STIS (selezione avvio temporizzato)

L'istruzione STIS avvia il timer Selectable Timed Interrupt (STI) utente dal programma di controllo invece che con l'avvio automatico.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori L20E, L50E e L70E.
STIS
STIS
Parametri STIS
Parametro
Tipo di parametro
Tipo di dati
Descrizione
Enable
Ingresso
BOOL
Abilitazione istruzioni.
  • TRUE: avvia il timer STI dal programma di controllo.
  • FALSE: non esegue la funzione.
IRQType
Ingresso
UDINT
Utilizzare le parole STI definite.
  • IRQ_STI0
  • IRQ_STI1
  • IRQ_STI2
  • IRQ_STI3
SetPoint
Ingresso
UINT
Intervallo di tempo (in ms) che deve trascorrere prima di eseguire l'interrupt temporizzato selezionabile.
  • Il valore 0 disabilita la funzione STIS.
  • Un valore compreso tra 1 e 65535 abilita la funzione STIS.
STIS
Uscita
BOOL
Status del piolo (lo stesso di Abilita).

Esempi di STIS

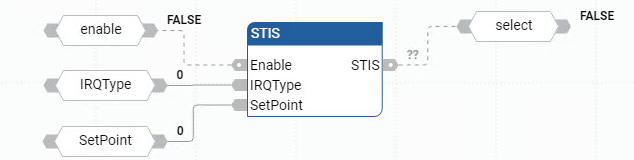

Esempio di diagramma a blocchi funzionali STIS
Esempio di Diagramma a blocchi funzione STIS
Esempio di diagramma ladder STIS
Esempio di Diagramma Ladder STIS

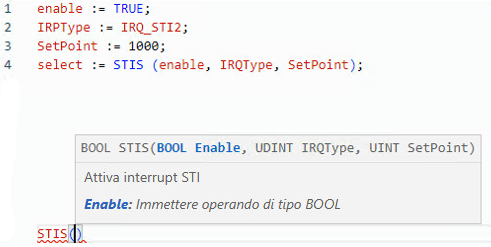

Esempio di testo strutturato STIS
Esempio di Testo strutturato STIS
(* ST Equivalence: *)

TESTOUTPUT := STIS(TESTENABLE, 2, 1000) ;

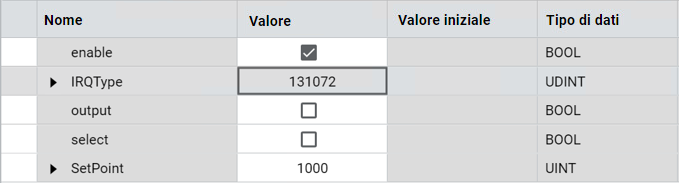

Risultati
Risultati
