SCALER (scala)
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
SCALER
Parametro | Tipo di parametro | Tipo di dati | Descrizione |
|---|---|---|---|
EN | Ingresso | BOOL | Abilitazione del blocco istruzione.
Applicabile solo alle programmazioni in diagramma ladder. |
Input | Ingresso | REAL | Ingresso segnale. L'ingresso non è limitato da InputMin e InputMax. Per limitare l'Ingresso, è necessaria un'istruzione LIM che definisca le condizioni dell'ingresso prima che venga inserito nell'istruzione SCALER. |
InputMin | Ingresso | REAL | Determina la pendenza e il valore dell'offset. |
InputMax | Ingresso | REAL | Determina la pendenza e il valore dell'offset. |
OutputMin | Ingresso | REAL | Determina la pendenza e il valore dell'offset. |
OutputMax | Ingresso | REAL | Determina la pendenza e il valore dell'offset. |
Output | Uscita | REAL | Uscita scalata. Uscita non limitata da OutputMin e OutputMax. |
ENO | Uscita | BOOL | Abilita uscita. Applicabile solo alle programmazioni in diagramma ladder. |
Esempi di SCALER

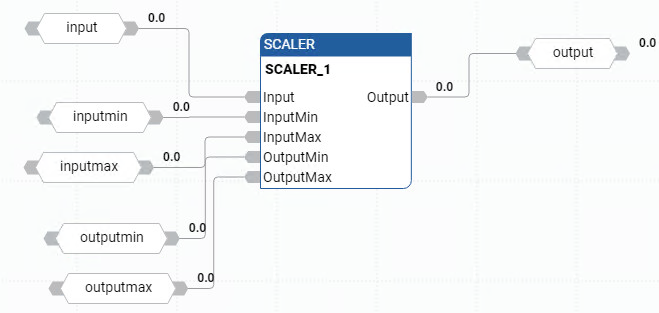

Esempio di diagramma a blocchi funzionali SCALER

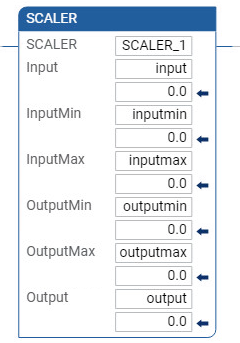

Esempio di diagramma ladder SCALER

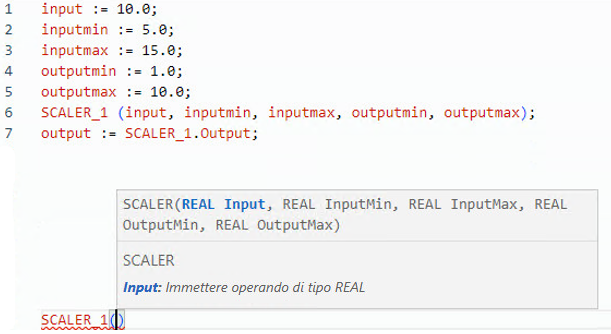

Esempio di testo strutturato SCALER
(* ST equivalence: SCALER1 is an instance of SCALER block *) SCALER1(Signal_In, 4.0, 20.0 , 0.0 , 150.0 ) ; Out_Temp := SCALER1.Output ;

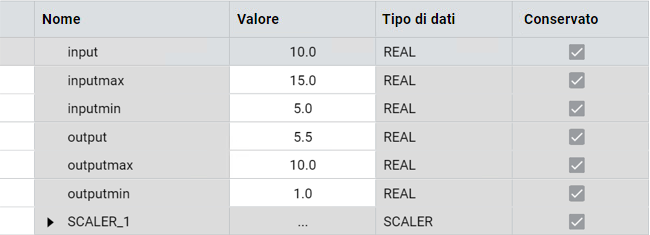

Risultati
