PWM (modulazione della larghezza dell'impulso)

L'istruzione PWM attiva o disattiva l'uscita del PWM per un canale PWM configurato.

Questo blocco istruzione viene utilizzato con i controllori L20E e supporta un canale PWM utilizzando il canale di uscita 6 integrato.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L20E.

Parametri PWM
Parametro	Tipo di parametro	Tipo di dati	Descrizione
Enable	Ingresso	BOOL	Abilitazione del blocco istruzione. Questo livello è attivato per il blocco istruzione. TRUE: aggiornare Sts. PWM viene attivato o disattivato a seconda del parametro di ingresso On e della configurazione valida. FALSE: Sts viene soltanto aggiornato. Lo stato (attivo o inattivo) di PWM non subisce variazioni.
On	Ingresso	BOOL	Imposta l'uscita PWM su On/Attivo o Off/inattivo. TRUE: l'uscita PWM viene attivata o continua a essere attiva con la configurazione valida più recente. Il LED uscita è ON quando PWM è attivo, anche se il ciclo di lavoro è impostato su 0%. FALSE: l'uscita PWM viene disattivata se anche la configurazione è valida.

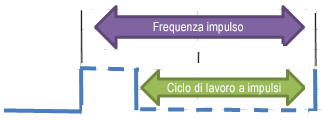

Freq	Ingresso	UDINT	Frequenza di impulso. 1 - 100.000 Hz
DutyCycle	Ingresso	UINT	Ciclo di lavoro per impulso. 0 - 1000 (0% - 100%)
ChType	Ingresso	UINT	Tipo di canale. 0: Incorporato 1: Plug-in 2: Espansione
ChSlot	Ingresso	UINT	Slot canale. 0: Incorporato
ChNum	Ingresso	UINT	Numero canale. 0: PWM CH0
ENO	Uscita	BOOL	Abilita uscita. Applicabile solo alle programmazioni in diagramma ladder.
Sts	Uscita	UINT	Codici di stato PWM: 00: blocco funzione non abilitato (nessuna operazione). 01: PWM configurato con successo 02: Ciclo di lavoro non valido 03: Frequenza non valida 04: Tipo di canale non valido 05: Slot canale non valido 06: Numero canale non valido 07: Catalogo non valido. Nel catalogo in uso la funzionalità PWM non è supportata

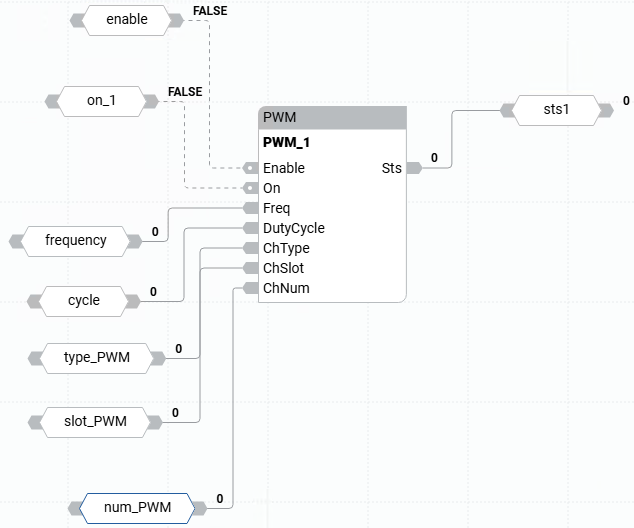

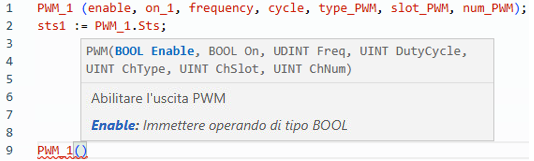

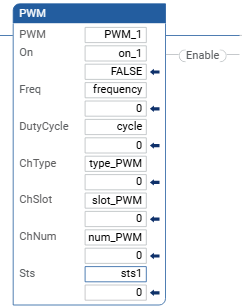

Esempi di PWM
