IIM (ingresso immediato)

L'istruzione IIM aggiorna gli ingressi prima della normale scansione in uscita.
Dettagli operazione: Usate di solito all'inizio di un programma di interrupt per selezionare o mascherare gli ingressi che sono immediatamente scansionati per ottenere gli ingressi correnti.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori L50E e L70E.
IIM
IIM
Parametri IIM
Parametro
Tipo di parametro
Tipo di dati
Descrizione
Enable
Ingresso
BOOL
Abilitazione del blocco istruzione.
  • TRUE: esegue il blocco istruzione.
  • FALSE: non viene eseguito.
InputType
Ingresso
USINT
Identifica il tipo di ingresso.
  • 0: Ingresso integrato.
  • 1: Ingresso plug-in.
InputSlot
Ingresso
USINT
Identifica lo slot di ingresso.
  • 0: Ingresso integrato
  • 1,2,3,4,5: Numero dello slot plug-in. (Gli slot sono numerati da sinistra a destra, a partire da numero 1.)
Per ingresso incorporato, è sempre 0.
Per ingresso plug-in, slot ingresso 1,2,3,4,5,(numero slot plug-in, inizia dal primo slot a sinistra = 1).
Sts
Uscita
USINT
Stato scansione ingresso immediato.
Codici di stato (Sts) IIM:
  • 0x00: Non abilitato (nessuna azione intrapresa).
  • 0x01: Scansione ingresso/uscita riuscita.
  • 0x02: Tipo ingresso/uscita non valido.
  • 0x03: Slot ingresso/uscita non valido.
ENO
Uscita
BOOL
Abilita uscita.
  • TRUE: ingresso aggiornato.
  • FALSE: ingresso non aggiornato.
Applicabile solo alle programmazioni in diagramma ladder.

Esempi di IIM

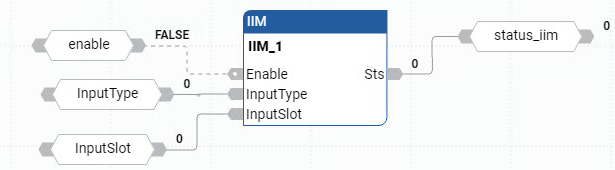

Esempio di diagramma a blocchi funzionali IIM
Esempio di Diagramma a blocchi funzione IIM
Esempio di diagramma ladder IIM
Esempio di Diagramma Ladder IIM

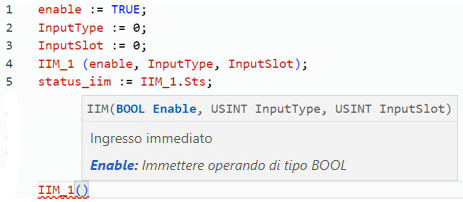

Esempio di testo strutturato IIM
Esempio di Testo strutturato IIM

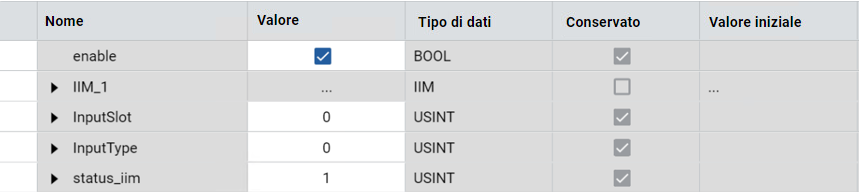

Risultati
Risultati
