HSCE_SET_STS
L'istruzione consente l'impostazione e il reset manuali dei flag di stato nel conteggio dell'HSC. Il blocco funzione dell'HSC deve essere interrotto per consentire l'impostazione o il reset dello stato HTS da parte del blocco funzione HSCE_SET_STC. Se non si interrompe il blocco funzione dell'HSC o non si configura il canale HSC, il blocco funzione HSC2_SET_STS genererà un errore.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori L20E, L50E e L70E.
HSCE_SET_STS
Parametro | Tipo di parametro | Tipo di dati | Descrizione |
|---|---|---|---|
Enable | Ingresso | BOOL | Abilita Blocco funzione.
|
Channel | Ingresso | HSCE_CHANNEL | Il canale HSCE. |
HPReached | Ingresso | BOOL | Quando si raggiunge il Valore preimpostazione alto, questo bit viene impostato su TRUE dal modulo plug-in. Impostare o reimpostare questo bit tramite il blocco funzione HSCE_SET_STS. |
LPReached | Ingresso | BOOL | Quando si raggiunge il Valore preimpostazione basso, questo bit viene impostato su TRUE dal modulo plug-in. Impostare o reimpostare questo bit tramite il blocco funzione HSCE_SET_STS. |
OFOccurred | Ingresso | BOOL | Quando si verifica un overflow, questo bit viene impostato su TRUE dal modulo plug-in. Impostare o reimpostare questo bit tramite il blocco funzione HSCE_SET_STS. |
UFOccurred | Ingresso | BOOL | Quando si verifica un underflow, questo bit viene impostato su TRUE dal modulo plug-in. Impostare o reimpostare questo bit tramite il blocco funzione HSCE_SET_STS. |
TouchProbe | Ingresso | BOOL | Quando si attiva il tastatore, questo bit viene impostato su TRUE dal modulo plug-in. |
Hold | Ingresso | BOOL | Quando si attiva il mantenimento HSC, questo bit viene impostato su TRUE dal modulo plug-in. Impostare o reimpostare questo bit tramite il blocco funzione HSCE_SET_STS. Questo parametro di ingresso è valido solo per il contatore 0. Il contatore 1 è sempre reimpostato |
Preset | Ingresso | BOOL | Quando si attiva Reimpostare Z ACC, questo bit viene impostato su TRUE dal modulo plug-in. Impostare o reimpostare questo bit tramite il blocco funzione HSCE_SET_STS. Questo parametro di ingresso è valido solo per il contatore 0. Il contatore 1 è sempre reimpostato. |
Done | Uscita | BOOL | Azione di configurazione dell'HSC (avviata da questa istruzione) eseguita correttamente. |
Error | Uscita | BOOL | Indica che si è verificato un errore. |
Esempi di HSCE_SET_STS

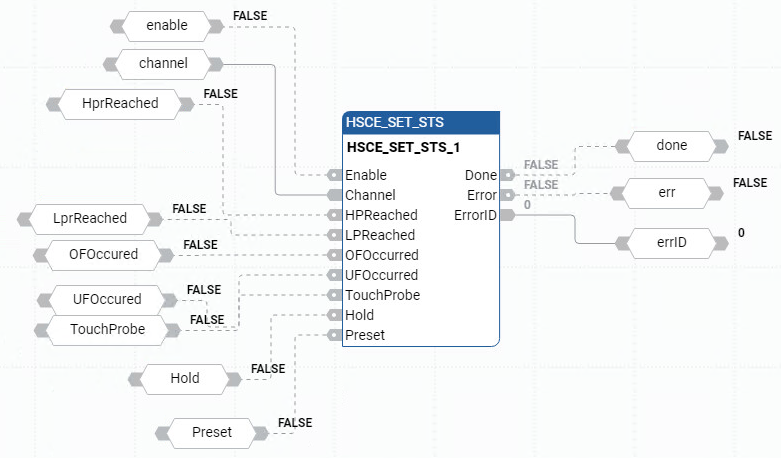

Esempio di diagramma a blocchi funzionali HSCE_SET_STS

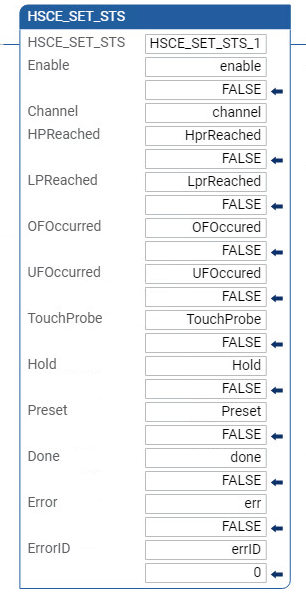

Esempio di diagramma ladder HSCE_SET_STS

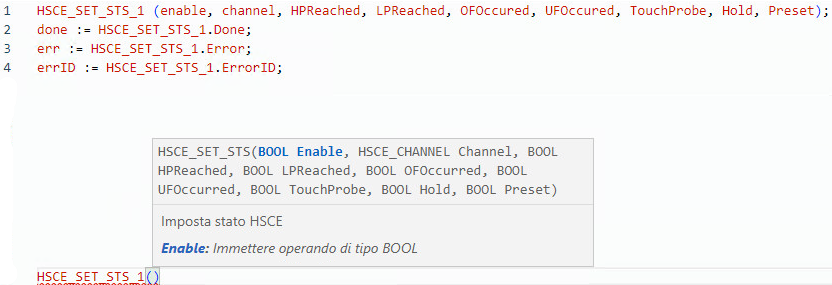

Esempio di testo strutturato HSCE_SET_STS
