HSCE_READ_STS

L'istruzione viene usata per leggere lo stato corrente dell'HSC.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori L20E, L50E e L70E.
HSCE_READ_STS
HSCE_READ_STS
Parametri HSCE_READ_STS
Parametro
Tipo di parametro
Tipo di dati
Descrizione
Enable
Ingresso
BOOL
Se Enable è True, HSC2StsInfo viene aggiornato.
Channel
Ingresso
HSCE_CHANNEL
Il canale HSCE.
Valid
Uscita
BOOL
HSC2StsInfo è Valid se TRUE.
HSCEStsInfo
Uscita
HSCE_STS
Valore limite per overflow contatore.
Error
Uscita
BOOL
Indica che si è verificato un errore.
ErrorID
Uscita
UINT
Se si verifica un errore, ErrorID contiene i Codici di errore HSCE.

Esempi di HSCE_READ_STS

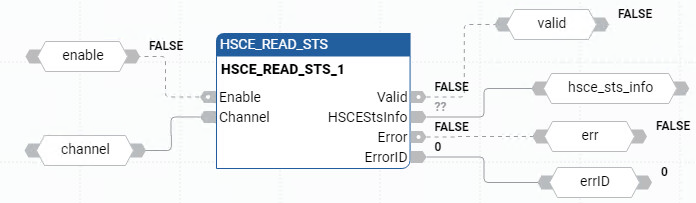

Esempio di diagramma a blocchi funzionali HSCE_READ_STS
Esempio di Diagramma a blocchi funzione HSCE_READ_STS

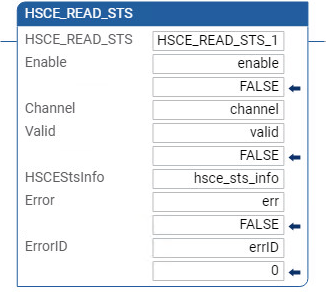

Esempio di diagramma ladder HSCE_READ_STS
Esempio di Diagramma Ladder HSCE_READ_STS

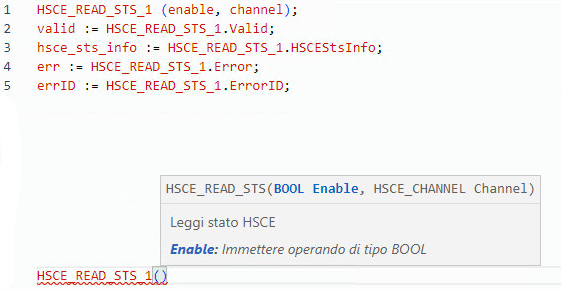

Esempio di testo strutturato HSCE_READ_STS
Esempio di Testo strutturato HSCE_READ_STS
