HSCE_CFG
L'istruzione HSCE_CFG viene utilizzata per configurare il contatore ad alta velocità.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori L20E, L50E e L70E.
HSCE_CFG
Parametro | Tipo di parametro | Tipo di dati | Descrizione |
|---|---|---|---|
Execute | Ingresso | BOOL | Il fronte di salita avvia la configurazione dell'HSC (HSCE Enable deve essere uguale a FALSE). Il fronte di discesa cancellerà tutti i valori di uscita. |
Channel | Ingresso | HSCE_CHANNEL | Il canale HSCE. |
InitAccumulator | Ingresso | LINT | Valore iniziale accumulatore. |
OFSetting | Ingresso | LINT | Valore limite per overflow contatore. |
UFSetting | Ingresso | LINT | Valore limite per underflow contatore. |
HPSetting | Ingresso | LINT | Valore alto preimpostato (HP) di HSCE. |
LPSetting | Ingresso | LINT | Valore basso preimpostato (LP) di HSCE. |
PLS_Offset | Ingresso | USINT | Offset per l'avvio nel vettore dati PLS. |
OutputMask | Ingresso | UDINT | Maschera di uscita per la funzionalità Interruttore di fine corsa programmabile (PLS). |
HPOutput | Ingresso | UDINT | Stato uscite valore alto preimpostato. |
LPOutput | Ingresso | UDINT | Stato uscite valore basso preimpostato. |
Done | Uscita | BOOL | Azione di configurazione dell'HSC (avviata da questa istruzione) eseguita correttamente. |
Error | Uscita | BOOL | Indica che si è verificato un errore. |
Esempi di HSCE_CGF

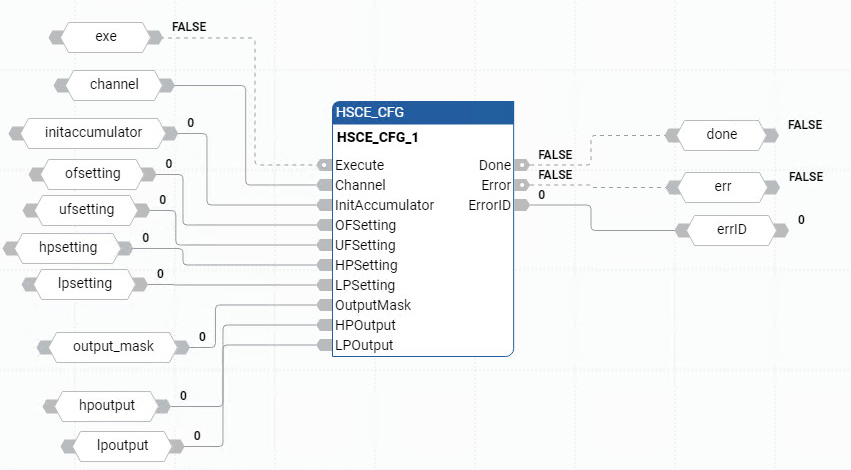

Esempio di diagramma a blocchi funzionali HSCE_CGF

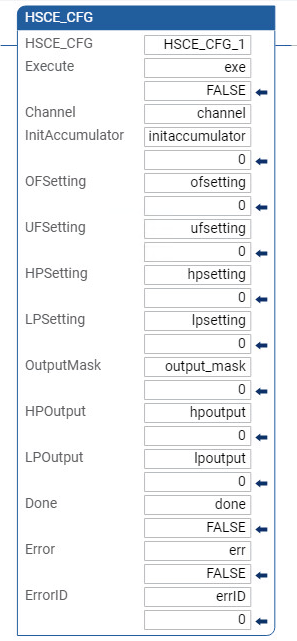

Esempio di diagramma ladder HSCE_CGF

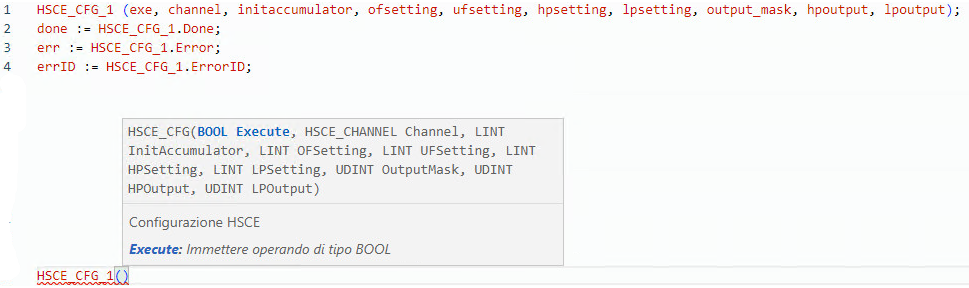

Esempio di Testo strutturato HSCE_CGF
