HSC_SET_STS (stato di impostazione dell'High-Speed Counter)

HSC_SET_STS permette l'impostazione o il ripristino manuale dello stato del conteggio dell'HSC.

Dettagli operazione: Il blocco funzione dell'HSC deve essere interrotto (conteggio fermo) per consentire l'impostazione o il ripristino dello stato HTS da parte del blocco funzione HSC_SET_STC. Se la funzione HSC non viene arrestata, i parametri di ingresso continuano a essere aggiornati e le modifiche eseguite utilizzando HSC_SET_STS verranno ignorate.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L50E e L70E.

Parametri HSC_SET_STS
Parametro	Tipo di parametro	Tipo di dati	Descrizione
Enable	Ingresso	BOOL	Abilitazione del blocco istruzione. TRUE: imposta/reimposta lo stato dell'HSC. FALSE: nessuna modifica allo stato HSC.
HscID	Ingresso	UINT	Permette l'impostazione o il ripristino manuale dello stato dell'HSC.
Mode1Done	Ingresso	BOOL	Conteggio modalità 1A o 1B completato. Può essere impostato o ripristinato quando HSC non è in conteggio.
HPReached	Ingresso	BOOL	Raggiunto valore alto preimpostato. Può essere impostato o ripristinato quando HSC non è in conteggio.
LPReached	Ingresso	BOOL	Raggiunto valore basso preimpostato. Può essere impostato o ripristinato quando HSC non è in conteggio.
OFOccurred	Ingresso	BOOL	Si è verificato un overflow. Può essere impostato o ripristinato quando HSC non è in conteggio.
UFOccurred	Ingresso	BOOL	Si è verificato un underflow. Può essere impostato o ripristinato quando HSC non è in conteggio.
Sts	Uscita	UINT	I codici di stato sono definiti nei codici di stato HSC (Sts).
ENO	Uscita	BOOL	Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder.

Codici di stato (Sts) dell'HSC

Codici di stato per il blocco funzione HSC
Codice di stato	Descrizione stato
0x00	Nessuna azione intrapresa (non abilitato).
0x01	Esecuzione dell'HSC completata.
0x02	Comando HSC non valido.
0x03	ID HSC fuori intervallo.
0x04	Errore di configurazione HSC.

Esempi di HSC_SET_STS

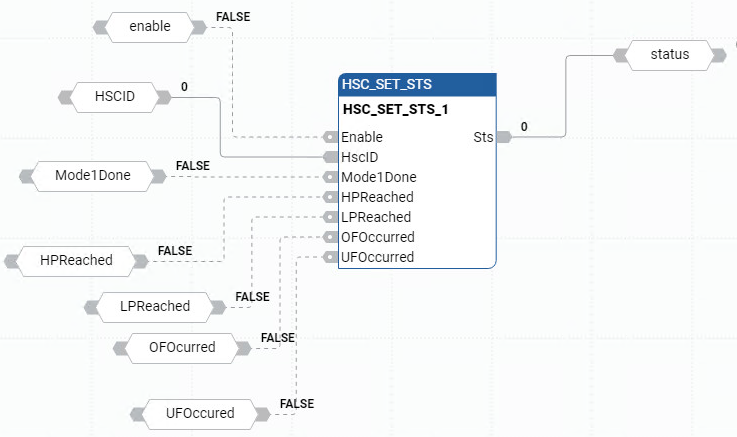

Esempio di Diagramma a blocchi funzione HSC_SET_STS — Esempio di diagramma a blocchi funzionali HSC_SET_STS

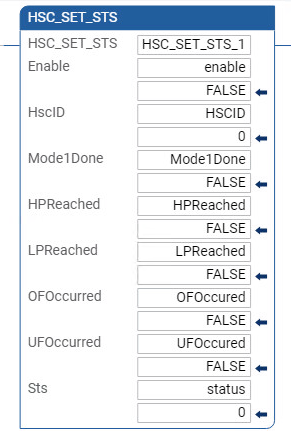

Esempio di Diagramma Ladder HSC_SET_STS — Esempio di diagramma ladder HSC_SET_STS

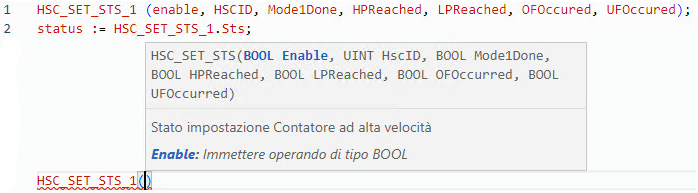

Esempio di Testo strutturato HSC_SET_STS — Esempio di testo strutturato HSC_SET_STS
