TP (tempo impulsi)

Sul fronte di salita, l'istruzione TP incrementa un timer interno fino a un valore dato. Se il timer è trascorso, il tempo interno viene ripristinato.

Dettagli operazione: Se si usa il parametro EN con TP, il timer inizia a incrementare quando EN è impostato su TRUE e continua a incrementare anche se EN è impostato su FALSE.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.

Parametri TP
Parametro	Tipo di parametro	Tipo di dati	Descrizione
IN	Ingresso	BOOL	TRUE: Se fronte di salita, inizia ad aumentare il timer interno (se non sta già aumentando). FALSE: se il timer è trascorso, reimposta il timer interno. Le modifiche a IN durante il conteggio non vengono applicate.
PT	Ingresso	TIME	Tempo massimo programmato definito utilizzando il tipo di dati Time.
Q	Uscita	BOOL	TRUE: conteggio timer in corso. FALSE: il timer non sta contando.
ET	Uscita	TIME	Tempo trascorso. I valori possibili variano da 0ms a 1193h2m47s294ms.

Esempi di TP

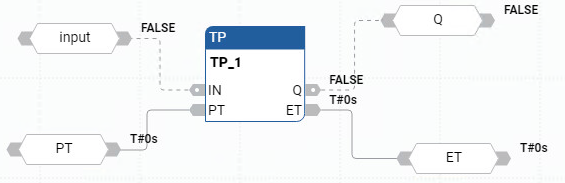

Esempio di Diagramma a blocchi funzione TP — Esempio di diagramma a blocchi funzionali TP

Esempio di Diagramma Ladder TP — Esempio di diagramma ladder TP

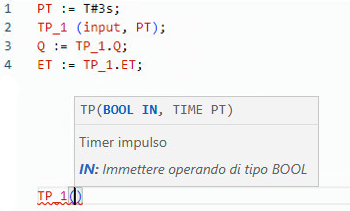

Esempio di Testo strutturato TP — Esempio di testo strutturato TP

Istruzioni timer/contatore
