TON (timer, ritardo all'eccitazione)

L'istruzione TON incrementa un timer interno fino a un valore dato.
Dettagli operazione:
  • Non usare un salto per superare un blocco istruzione TON in un Diagramma Ladder. Se si utilizza un jump, il timer TON continuerà dopo il tempo trascorso.
  • Ad esempio: Ramo 1 contiene un salto; ramo 2 contiene un blocco istruzione TON con un tempo trascorso di 10 secondi; abilita il salto da ramo 1 a ramo 3; disabilita il salto dopo 30 secondi; il tempo trascorso sarà di 30 secondi, non 10 secondi come definito dal tempo trascorso.
  • Se si usa il parametro EN con TON, il timer inizia a incrementare quando EN è impostato su TRUE e continua a incrementare anche se EN è impostato su FALSE.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
TON
TON
Parametri TON
Parametro
Tipo di parametro
Tipo di dati
Descrizione
IN
Ingresso
BOOL
Controllo ingresso.
  • TRUE: se fronte di salita, inizia ad aumentare il timer interno.
  • FALSE: se fronte di discesa, blocca e reimposta il timer interno.
PT
Ingresso
TIME
Tempo massimo programmato definito utilizzando il tipo di dati Durata.
Q
Uscita
BOOL
  • TRUE: il tempo programmato è trascorso.
  • FALSE: il tempo programmato non è trascorso.
ET
Uscita
TIME
Tempo trascorso. I valori possibili variano da 0ms a 1193h2m47s294ms.

Esempi di TON

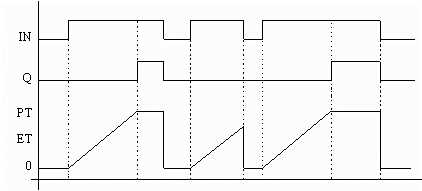

Diagramma di temporizzazione TON
Diagramma di temporizzazione TON

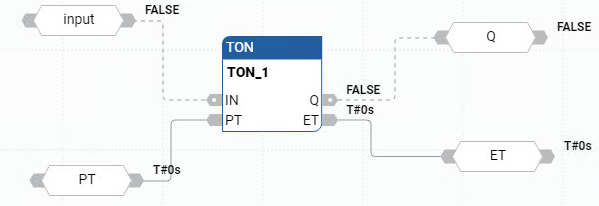

Esempio di diagramma a blocchi funzionali TON
Esempio di Diagramma a blocchi funzione TON
Esempio di diagramma ladder TON
Esempio di Diagramma Ladder TON

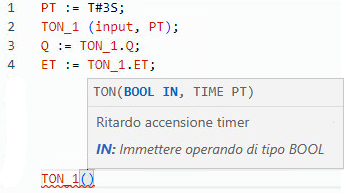

Esempio di testo strutturato TON

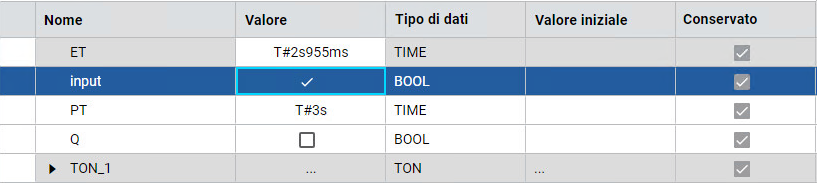

Risultati
Risultati
