RTO (timer di ritrasmissione, Ritardo all'eccitazione)

L'istruzione RTO incrementa un timer interno quando l'ingresso è attivo, ma non effettua la reimpostazione del timer interno quando l'ingresso diventa inattivo.

Dettagli operazione:

Per i controllori Micro810 o L20E, il timer RTO interno non persiste per tutta la durata del ciclo di spegnimento e riaccensione per impostazione predefinita. Per tenere attivo il timer interno, impostare il parametro di configurazione Memorizzato su True.

Per i controllori L50E, il timer RTO interno persisterà per tutto il ciclo di spegnimento e riaccensione.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.

Parametro RTO
Parametro	Tipo di parametro	Tipo di dati	Descrizione
IN	Ingresso	BOOL	Controllo ingresso. TRUE: Se Fronte di salita, inizia ad aumentare il timer interno. FALSE: Se fronte di discesa, arresta e non effettua la reimpostazione del timer interno.
RST	Ingresso	BOOL	TRUE: fronte di salita, reimposta il timer interno. FALSE: non viene eseguita la reimpostazione del timer interno.
PT	Ingresso	TIME	Tempo di Ritardo all'eccitazione massimo programmato. PT è definito con i dati ora Durata.
Q	Uscita	BOOL	TRUE: il tempo del ritardo all'eccitazione programmato è trascorso. FALSE: il tempo del ritardo all'eccitazione del programma non è trascorso.
ET	Uscita	TIME	Tempo trascorso. I valori variano da 0 ms a 1193h2m47s294ms. ET è definito con il tipo di dati Time.

Esempi di RTO

Esempio di diagramma di temporizzazione RTO

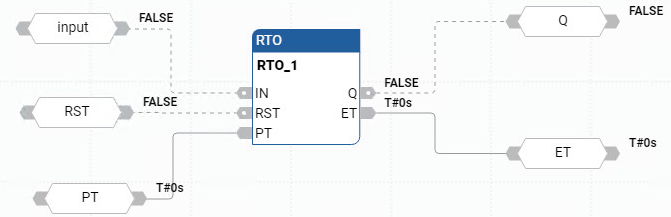

Esempio di Diagramma a blocchi funzione RTO — Esempio di diagramma a blocchi funzionali RTO

Esempio di Diagramma Ladder RTO — Esempio di diagramma ladder RTO

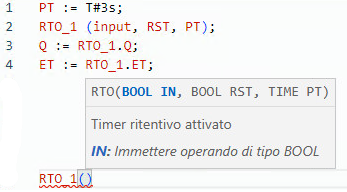

Esempio di Testo strutturato RTO — Esempio di testo strutturato RTO
