RHC (lettura orologio ad alta velocità)
L'istruzione RHC legge il valore orologio ad alta velocità nel controllore
Micro800
.Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori
Micro810
, L20E, L50E e L70E.RHC
Parametro | Tipo di parametro | Tipo di dati | Descrizione |
|---|---|---|---|
EN | Ingresso | BOOL | Quando è impostato su vero, l'istruzione è abilitata.
|
ENO | Uscita | BOOL | Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder. |
RHC | Uscita | UDINT | Il valore dell'orologio ad alta velocità. |
Risoluzione del clock ad alta velocità
Tipo di controllore | Incrementi | Base tempo | Risoluzione |
|---|---|---|---|
Micro810 | 4 ogni 40 microsecondi | 10 microsecondi | 40 microsecondi |
L20E L50E | 1 ogni 10 microsecondi | 10 microsecondi | 10 microsecondi |
Esempi di RHC
Esempio di diagramma a blocchi funzionali RHC
Esempio di diagramma ladder RHC

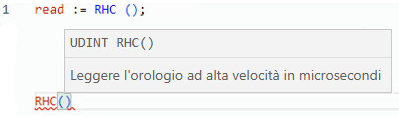

Esempio di testo strutturato RHC
(* ST Equivalence: *) TESTOUTPUT2 := RHC() ;
