CTU (conteggio crescente)

L'istruzione CTU conta (gli Integer) da 0 fino a un valore dato, uno a uno.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.

Parametri CTU
Parametro	Tipo di parametro	Tipo di dati	Descrizione
CU	Ingresso	BOOL	Esegue il conteggio crescente. TRUE: fronte di salita rilevato, conteggio crescente con incrementi di uno. FALSE: fronte di discesa rilevato, tenere premuto il valore del contatore con lo stesso valore.
RESET	Ingresso	BOOL	Reset verifica il valore PV rispetto al valore del conteggio crescente. TRUE: imposta il valore CV a zero. FALSE: continuare incrementando il conteggio crescente di uno.
PV	Ingresso	DINT	Valore massimo programmato del contatore.
Q	Uscita	BOOL	Indica se l'istruzione del conteggio crescente ha generato un numero maggiore o uguale al valore massimo del contatore. TRUE: risultato contatore =>PV (condizione di Overflow). FALSE: risultato contatore < PV
CV	Uscita	DINT	Risultato del contatore corrente.

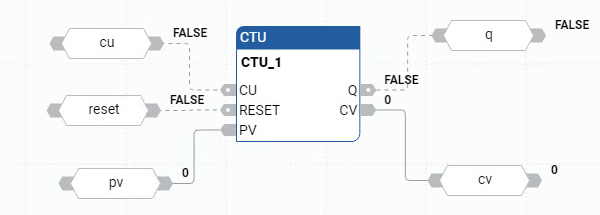

Esempio di diagramma a blocchi funzionali CTU

Esempio di Diagramma Ladder CTU — Esempio di diagramma ladder CTU

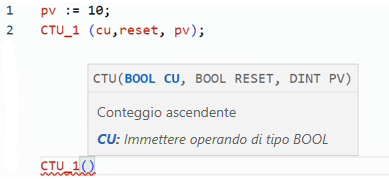

Esempio di Testo strutturato CTU — Esempio di testo strutturato CTU

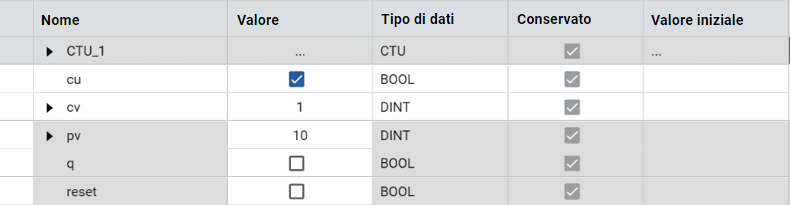

(* ST Equivalence: CTU1 is an instance of CTU block*)

CTU1(trigger,NOT(auto_mode),100);

overflow := CTU1.Q;

result := CTU1.CV;
