CTD (conteggio decrescente)

L'istruzione CTD conta gli Integer da un valore dato fino a 0, uno a uno.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.

Parametri CTD
Parametro	Tipo di parametro	Tipo di dati	Descrizione
CD	Ingresso	BOOL	Esegue il conteggio decrescente. TRUE: fronte di salita rilevato, conteggio decrescente con incrementi di uno. FALSE: fronte di discesa rilevato, tenere premuto il valore del contatore con lo stesso valore.
LOAD	Ingresso	BOOL	Carica verifica il valore PV rispetto al valore del conteggio decrescente. TRUE: impostare CV = PV. FALSE: continua incrementando il conteggio decrescente di uno.
PV	Ingresso	DINT	Valore massimo programmato del contatore.
Q	Uscita	BOOL	Indica se l'istruzione del conteggio decrescente ha generato un numero minore o uguale al valore massimo del contatore. TRUE: risultato contatore < = 0 (condizione di Underflow). FALSE: risultato contatore >0.
CV	Uscita	DINT	Valore del contatore corrente.

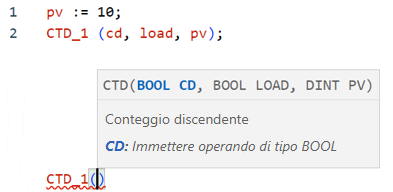

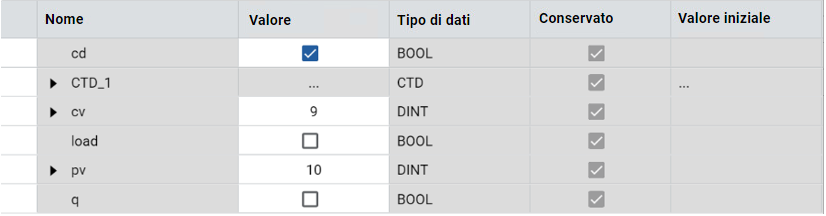

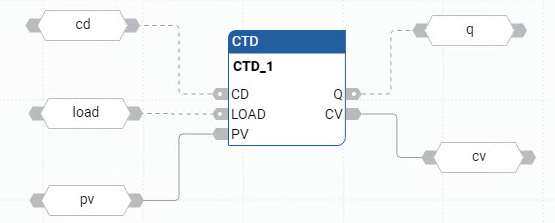

Esempi di CTD

(*ST Equivalence: CTD1 is an instance of block *)

CTD1(trigger,load_cmd,100);

underflow := CTD1.Q;

result := CTD1.CV;
