LIMIT (prova limite)

L'istruzione LIMIT riduce i valori Integer a un intervallo definito. I valori Integer compresi tra il minimo e il massimo non sono modificati. I valori interi superiori al massimo sono sostituiti con il valore massimo. I valori interi inferiori al minimo sono sostituiti con il valore minimo.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.

Parametri LIMIT
Parametro	Tipo di parametro	Tipo di dati	Descrizione
EN	Ingresso	BOOL	Abilitare funzione. TRUE: esegue il calcolo corrente LIMIT. FALSE: Non viene eseguito alcun calcolo. Applicabile alle programmazioni in diagramma ladder.
MIN	Ingresso	DINT	Valore minimo supportato.
IN	Ingresso	DINT	Qualunque valore intero con segno.
MAX	Ingresso	DINT	Valore massimo supportato.
LIMIT	Uscita	DINT	Valore di ingresso vincolato all'intervallo supportato.
ENO	Uscita	BOOL	Abilita uscita. Applicabile alle programmazioni in diagramma ladder.

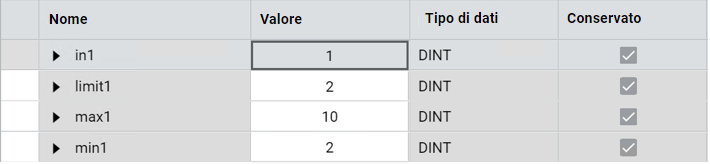

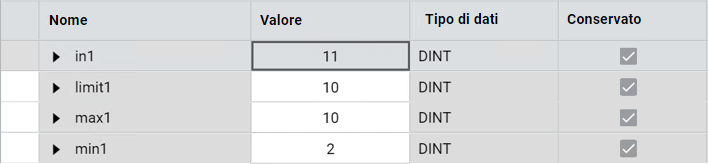

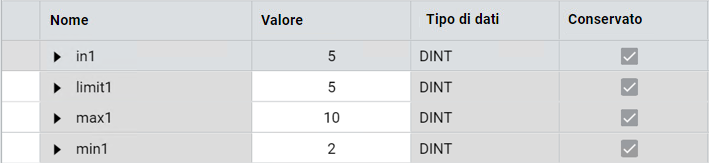

Esempi di LIMIT

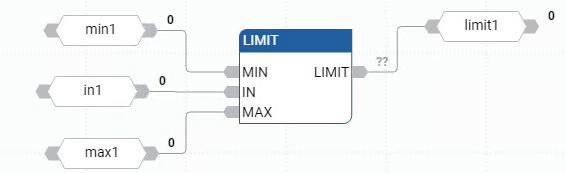

Esempio di diagramma a blocchi funzionali LIMIT

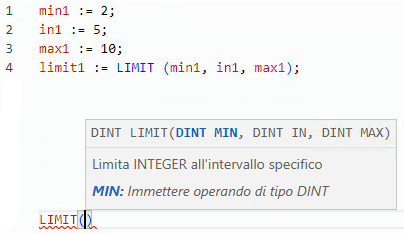

(* ST Equivalence: *)

new_value := LIMIT (min_value, value, max_value);

(* bounds the value to the [min_value..max_value] set *)
