LIM
LIM è un allarme con isteresi di un valore REAL per limiti superiore e inferiore. L'isteresi si applica ai limiti superiore e inferiore. Il delta isteresi usato per il limite superiore o inferiore è pari alla metà del parametro EPS.
L'allarme di processo si verifica quando il controllore riceve ed elabora un errore. Gli allarmi a livello di processo segnalano che il modulo ha superato i limiti alti o bassi per ciascun canale.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder e Testo strutturato.
Questa istruzione vale per i controllori L20E, L50E e L70E.
LIM
Parametro | Tipo di parametro | Tipo di dati | Descrizione |
|---|---|---|---|
EN | Ingresso | BOOL | Quando è impostato su vero, l'istruzione è abilitata.
|
H | Ingresso | REAL | Valore limite superiore. |
X | Ingresso | REAL | L'ingresso è qualsiasi valore reale. |
L | Ingresso | REAL | Valore limite inferiore. |
EPS | Ingresso | REAL | Valore di isteresi (deve essere maggiore di zero). |
QH | Uscita | BOOL | Allarme alto: TRUE se X supera il limite superiore H. |
Q | Uscita | BOOL | Uscita allarme: TRUE se X è oltre i limiti. |
QL | Uscita | BOOL | Allarme inferiore: TRUE se X è inferiore al limite inferiore L. |
ENO | Uscita | BOOL | Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder. |
Esempi di LIM

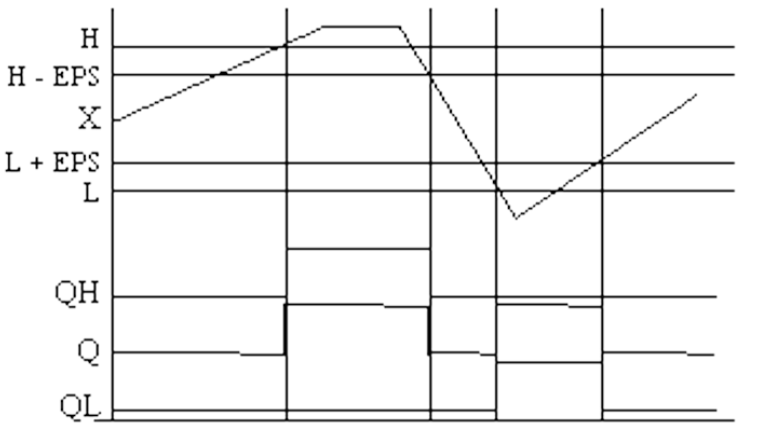

Esempio di Diagramma di temporizzazione LIM

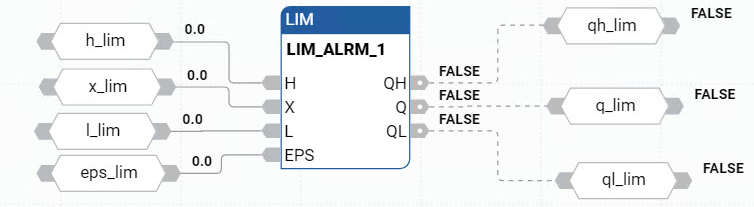

Esempio di Diagramma a blocchi funzione LIM

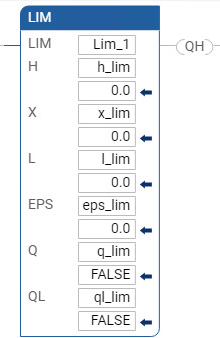

Esempio di Diagramma Ladder LIM

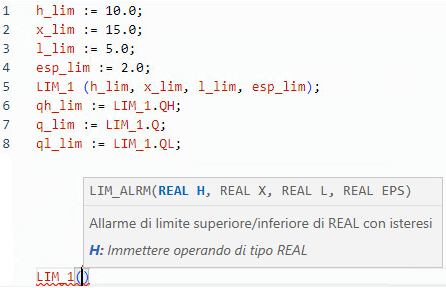

Esempio di Testo strutturato LIM

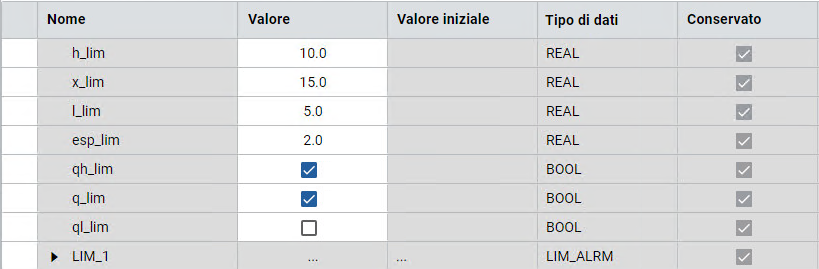

Risultati
