Définition du dispositif
Cette section présente les définitions des configurations spécifiques choisies dans la boîte de dialogue Définition du dispositif.
Pour modifier la définition d’un dispositif, sélectionnez Définition du dispositif dans la vue Présentation.
Vue Définition du dispositif – Présentation
La vue Présentation de la boîte de dialogue Définition du dispositif permet de définir un dispositif ou de modifier la définition d’un dispositif.

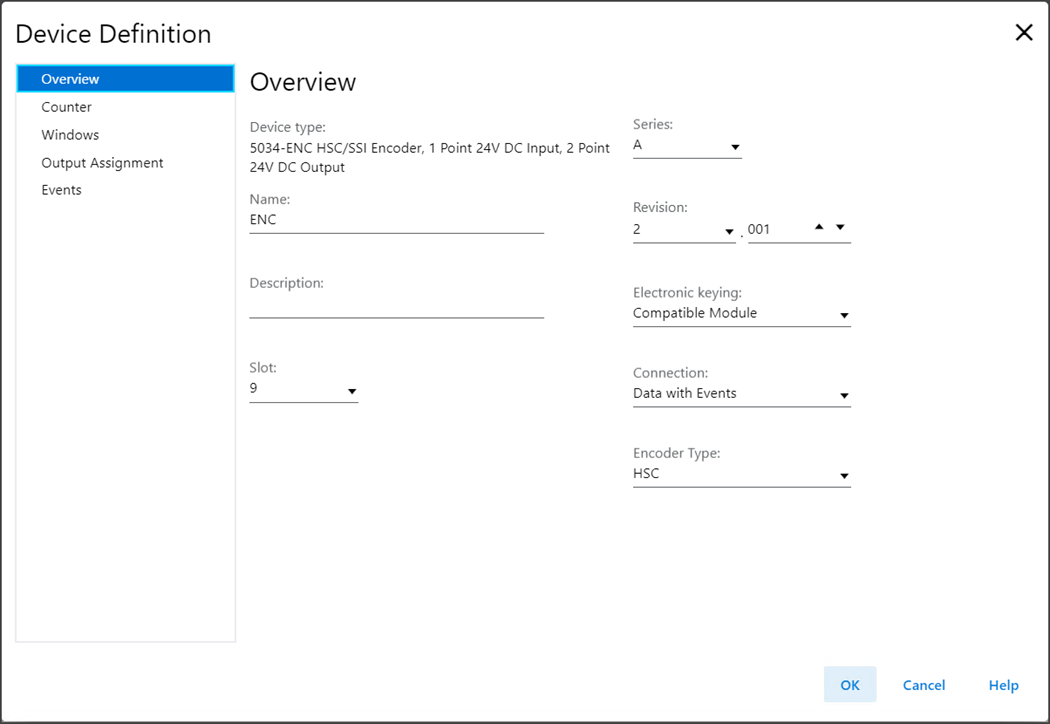

Exemple de vue Définition du dispositif – Présentation
La vue Présentation comprend les paramètres suivants :
Paramètre | Définition | Choix disponibles |
|---|---|---|
Device Type (Type de dispositif) | Affiche la référence et le type du dispositif. | Spécifique au dispositif |
Name (Nom) | Entrez un nom de dispositif conforme à la norme IEC 61131. Si un caractère incorrect est saisi dans ce champ ou si le nom dépasse 40 caractères, le logiciel ignore le caractère. | Toutes les valeurs valables |
Description | Entrez la description du dispositif. | Toutes les valeurs valables |
Slot (Emplacement) | Spécifiez le numéro de logement du dispositif. Seuls les logements entre 1 et le nombre maximal de dispositifs d’E/S sont valides selon la plate-forme. Lors de la création du dispositif, le numéro de logement est par défaut la première position de logement disponible. Lorsque l’automate est remplacé par un automate prenant en charge un nombre d’E/S maximal plus petit, la valeur de logement actuelle peut ne plus être valable. | 1 à 32 |
Series (Série) | Spécifie la série du dispositif. | Spécifique au dispositif |
Revision (Révision ) | Définit les révisions majeures et mineures du dispositif. La plage valide pour la révision mineure est comprise entre 1 et 255. | Spécifique au dispositif |
Electronic Keying (Détrompage électronique) | Définit le détrompage électronique utilisé pour le dispositif. Le détrompage électronique compare le dispositif défini dans votre projet au dispositif installé. En cas d’échec du détrompage, un défaut se produit.
ATTENTION:
Soyez prudent lors de l’utilisation de la fonction de désactivation du détrompage. Une utilisation incorrecte de cette option peut aboutir à des blessures graves voire mortelles, des dégâts matériels ou des pertes financières. Il est fortement recommandé de ne pas utiliser la fonction de désactivation du détrompage. Si vous désactivez le détrompage, vous devez vous assurer que le dispositif utilisé est capable de répondre aux exigences fonctionnelles de l’application. Pour plus d’informations sur le détrompage électronique, consultez la publication LOGIX-AT001, « Electronic Keying in Logix 5000 Control Systems Application Technique ». |
|
Connection (Connexion) | Spécifiez le type de données transférées entre le dispositif et l’automate. Pour l’option Écoute seule, l’automate et le dispositif établissent une communication sans que l’automate n’envoie de configuration ou de données de sortie au dispositif. Une connexion intégrale aux données d’entrée est établie, mais elle dépend de la connexion entre l’automate propriétaire et le dispositif. |
|
Encoder Type (Type de codeur) | Spécifiez le type de codeur utilisé par le module. |
|
Vue Définition du dispositif – Définir le compteur
La vue Définir le compteur permet de définir les paramètres du compteur lorsque le type de codeur est configuré sur HSC.

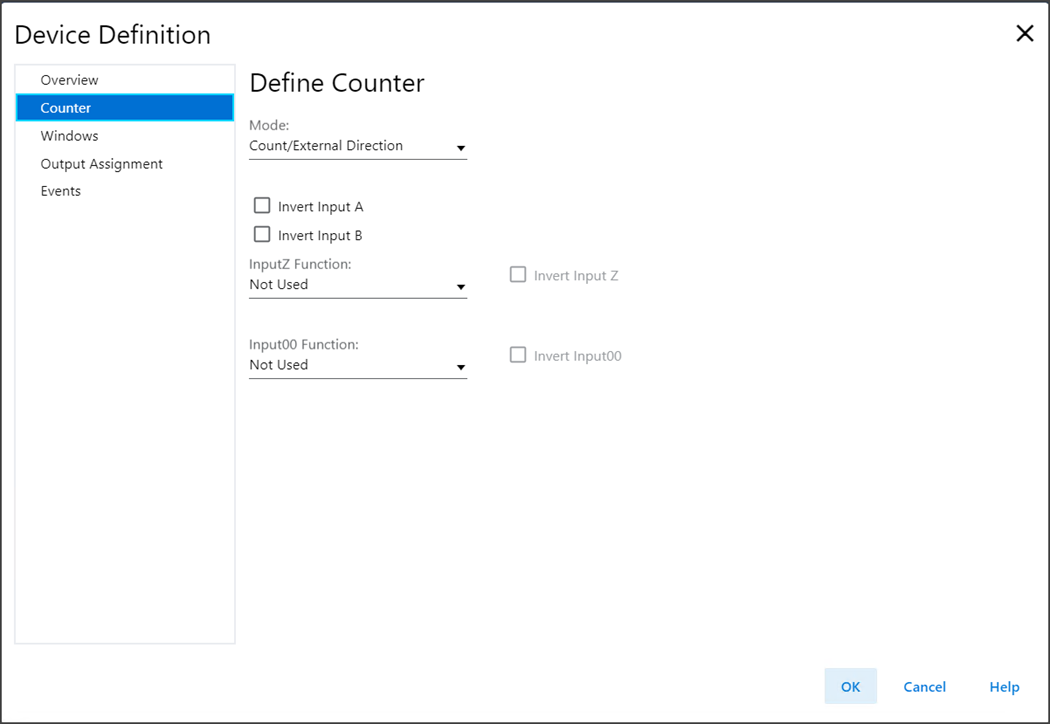

Exemple de vue Définition du dispositif – Définir le compteur
La vue Définir le compteur comprend les paramètres suivants :
Paramètre | Définition | Choix disponibles |
|---|---|---|
Mode | Définit le mode dans lequel le compteur fonctionne. |
|
Invert Input A (Inverser l’entrée A) | Détermine s’il faut inverser l’entrée A. Ce paramètre n’est disponible que lorsque le mode Compteur est configuré sur Comptage/Direction externe, Comptage/Direction interne ou Impulsions vers le haut/vers le bas. |
|
Invert Input B (Inverser l’entrée B) | Détermine s’il faut inverser l’entrée B. Ce paramètre n’est disponible que lorsque le mode Compteur est configuré sur Comptage/Direction externe, Comptage/Direction interne ou Impulsions vers le haut/vers le bas. |
|
Invert Input A, B (Inverser l’entrée A, B) | Détermine s’il faut inverser l’entrée AB. Ce paramètre n’est disponible que lorsque le mode Compteur est configuré sur Quadrature X1 ou X2 ou Quadrature X4. |
|
Input Z Function (Fonction Entrée Z) | Définit la fonction de l’entrée Z. Chaque fonction compteur (Réinitialiser, Stocker, Charger, Maintenir) ne peut être déclenchée que par une seule entrée. Par exemple, si vous sélectionnez la fonction Entrée Z comme « Réinitialiser, Maintenir », les options qui contiennent « Réinitialiser » et « Maintenir » ne peuvent pas être sélectionnées pour la fonction Entrée00. Si vous sélectionnez une option quelconque pour la fonction Entrée Z, la fonction Entrée00 sera automatiquement définie sur Non utilisé. |
|
Invert Input Z (Inverser l’entrée Z) | Détermine s’il faut inverser l’entrée Z. |
|
Input00 Function (Fonction Entrée00) | Définit la fonction pour Entrée00. Chaque fonction compteur (Réinitialiser, Stocker, Charger, Maintenir) ne peut être déclenchée que par une seule entrée. Par exemple, si vous sélectionnez la fonction Entrée Z comme « Réinitialiser, Maintenir », les options qui contiennent « Réinitialiser » et « Maintenir » ne peuvent pas être sélectionnées pour la fonction Entrée00. Si vous sélectionnez une option quelconque pour la fonction Entrée Z, la fonction Entrée00 sera automatiquement définie sur Non utilisé. |
|
Invert Input00 (Inverser l’entrée00) | Détermine s’il faut inverser Entrée00. |
|
Vue Définition du dispositif – Définir le compteur (Écoute seule)
La vue Définir le compteur permet de définir les paramètres du compteur lorsque le type de codeur est configuré sur HSC et la connexion sur Données d’écoute seule.

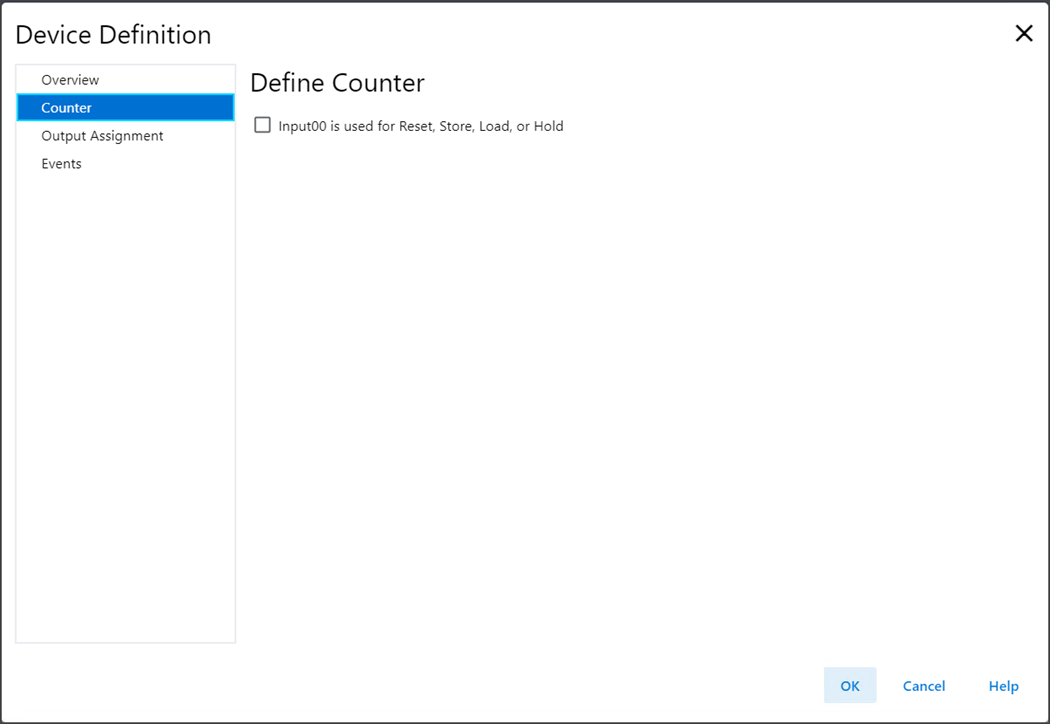

Exemple de vue Définition du dispositif – Définir le compteur (Écoute seule)
La vue Définir le compteur (Écoute seule) comprend les paramètres suivants :
Paramètre | Définition | Choix disponibles |
|---|---|---|
Input00 is used for Reset, Store, Load, or Hold (Entrée00 est
utilisé pour la réinitialisation, le stockage, le chargement
ou le maintien) | Détermine s’il faut utiliser Entrée00 pour déclencher les fonctions compteur. |
|
Vue Définition du dispositif – Définir SSI
La vue Définir SSI permet de définir les paramètres SSI lorsque le type de codeur est configuré sur SSI.

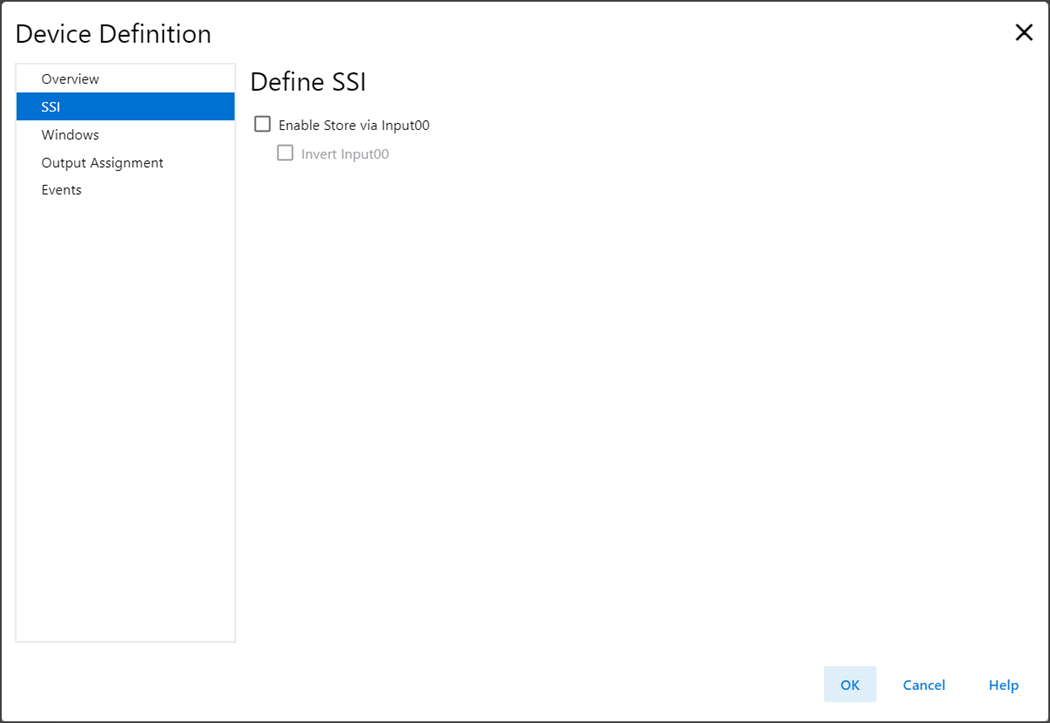

Exemple de vue Définition du dispositif – Définir SSI
La vue Définir SSI comprend les paramètres suivants :
Paramètre | Définition | Choix disponibles |
|---|---|---|
Enable Store via Input00 (Activer le stockage via Entrée00) | Définit si la fonction Stocker est déclenchée avec Entrée00. |
|
Invert Input00 (Inverser l’entrée00) | Définit s’il faut inverser l’entrée indiquée. |
|
Vue Définition du dispositif – Définir SSI (Écoute seule)
La vue Définir SSI permet de définir les paramètres SSI lorsque le type de codeur est configuré sur SSI et la connexion sur Données d’écoute seule.

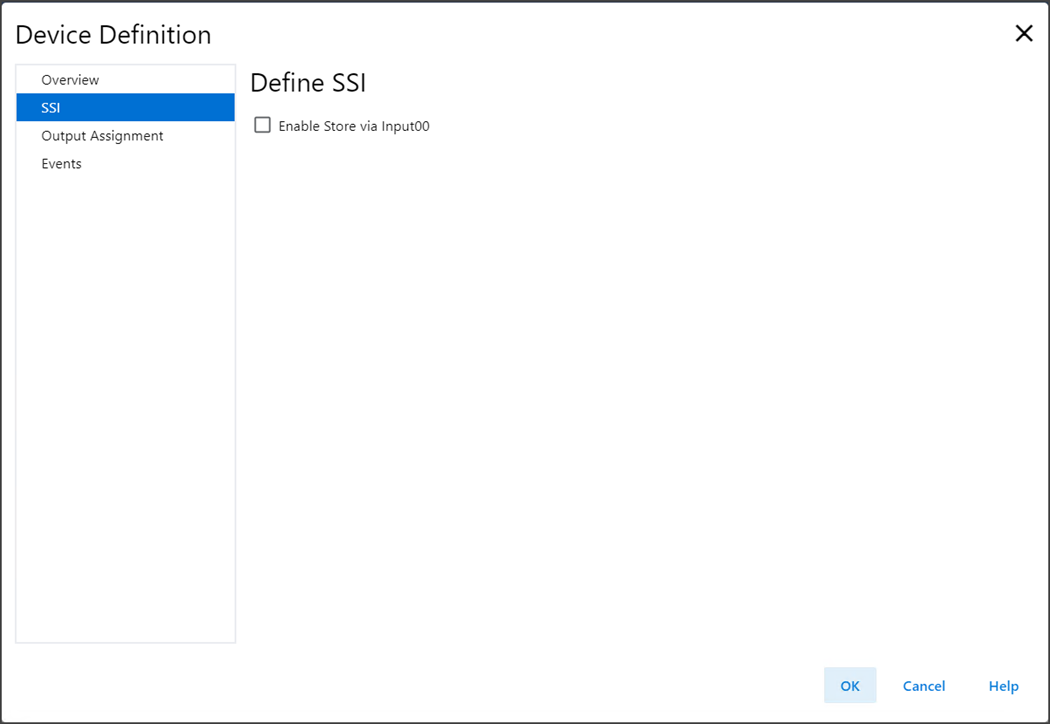

Exemple de vue Définition du dispositif – Définir SSI (Écoute seule)
La vue Définir SSI (Écoute seule) comprend les paramètres suivants :
Paramètre | Définition | Choix disponibles |
|---|---|---|
Enable Store via Input00 (Activer le stockage via Entrée00) | Définit si la fonction Stocker est déclenchée avec Entrée00. |
|
Vue Définition du dispositif – Définir les fenêtres
La vue Définir les fenêtres permet de définir les paramètres des fenêtres.
Cette vue n’est pas disponible lorsque la connexion est configurée sur Données d’écoute seule.

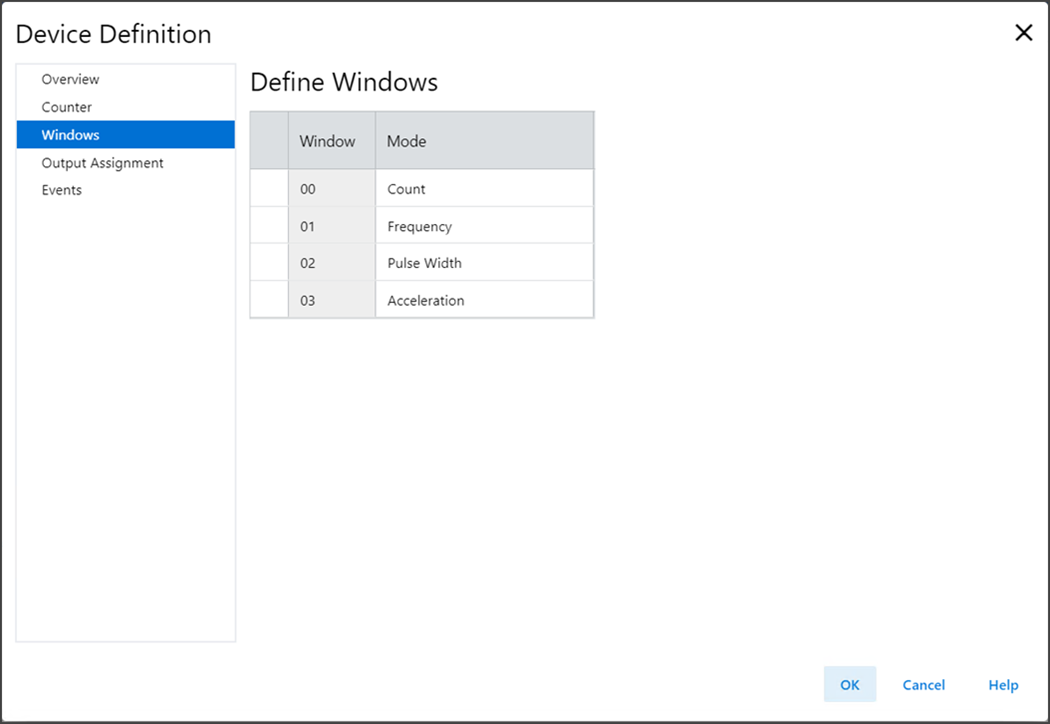

Exemple de vue Définition du dispositif – Définir les fenêtres
La vue Définir les fenêtres comprend les paramètres suivants :
Paramètre | Définition | Choix disponibles |
|---|---|---|
Window (Fenêtre) | Fenêtre à laquelle cette configuration s’applique | 0 à 3 |
Mode | Définit le compteur ou la variable SSI utilisé(e) pour la fenêtre. | Options pour le mode HSC :
Options pour le mode SSI :
|
Vue Définition du dispositif – Affectations de sortie
La vue Affectations de sortie permet de définir le mode de fonctionnement des sorties.

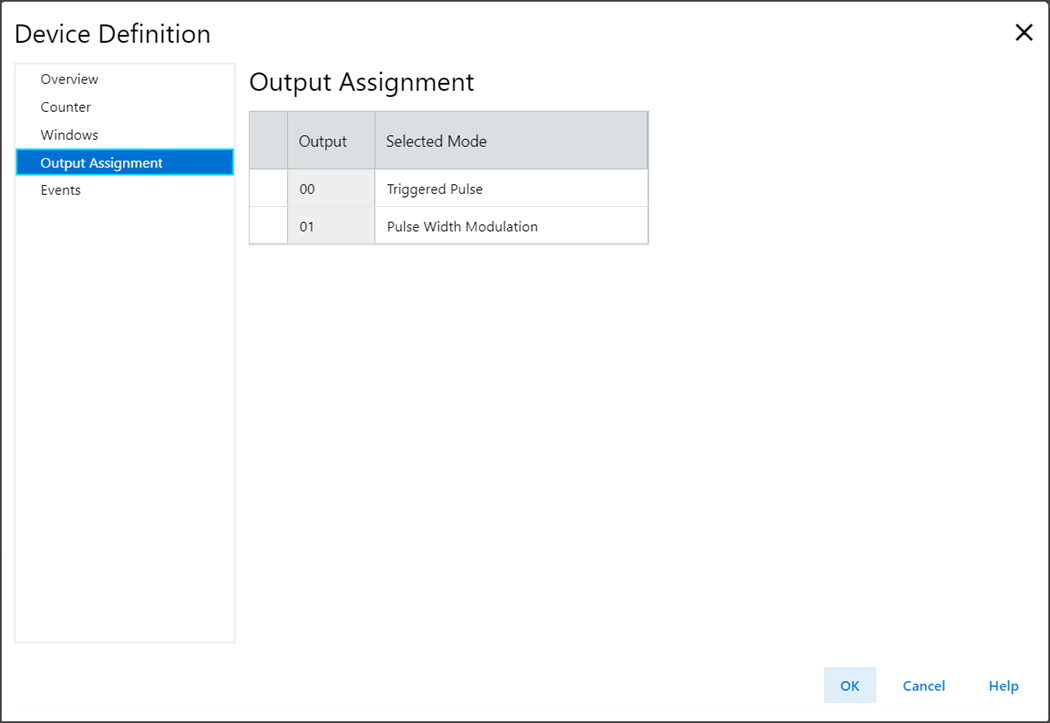

Exemple de vue Définition du dispositif – Affectations de sortie
La vue Affectations de sortie comprend les paramètres suivants :
Paramètre | Définition | Choix disponibles |
|---|---|---|
Output (Sortie) | Sortie à laquelle cette configuration s’applique. | 0 à 1 |
Selected Mode (Mode sélectionné) | Définit le mode dans lequel la sortie fonctionne. |
|
Vue Définition du dispositif – Événements
La vue Événements permet de définir les paramètres d’événements.
Cette vue n’est pas disponible lorsque la connexion est configurée sur Données ou Données d’écoute seule.

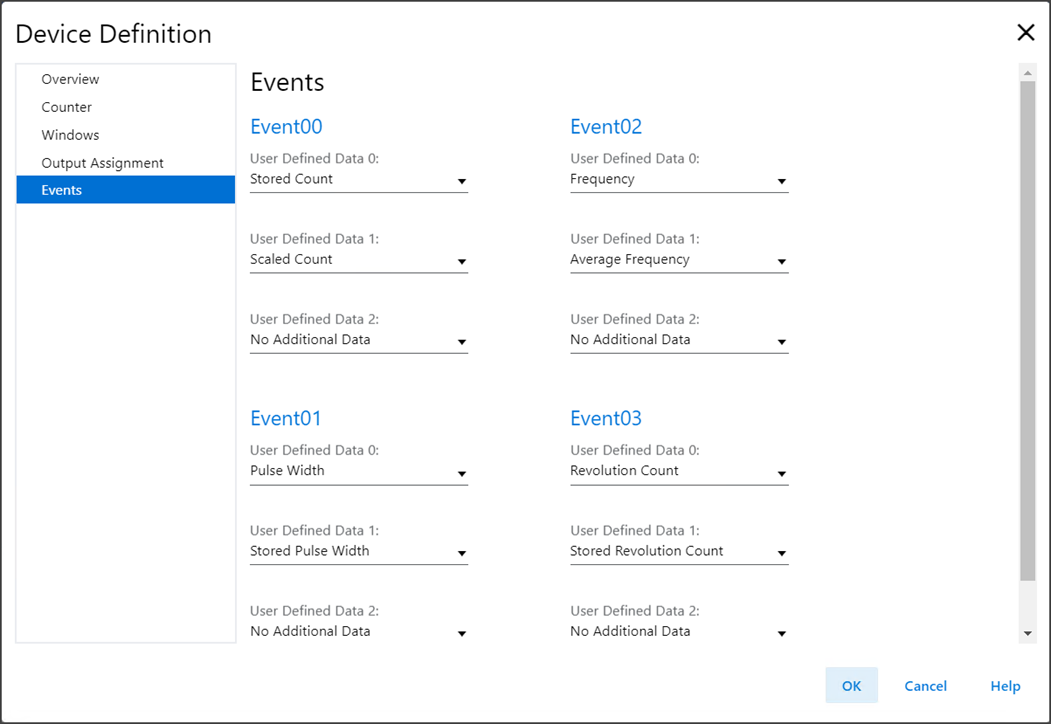

Exemple de vue Définition du dispositif – Événements
La vue Événements comprend les paramètres suivants :
Paramètre | Définition | Choix disponibles |
|---|---|---|
Eventxx – User Defined Data x (Événementxx - Données définies
par l’utilisateur x) | Associe les instances de données définies par l’utilisateur aux événements du module. Vous pouvez choisir jusqu’à trois instances pour chaque événement. | Lorsque le type de codeur est configuré sur HSC :
Lorsque le type de codeur est configuré sur SSI :
|
