Vue Événementxx

La vue Événementxx, où « xx » représente l’index d’une définition d’événement, présente les options de configuration disponibles pour cet événement. Vous ne pouvez pas configurer les paramètres à partir de cette vue, vous devez utiliser les points de configuration.
Utilisez cette vue pour passer en revue les tâches suivantes :
  • Si l’événement est activé.
  • Si l’événement est verrouillé.
  • Si les déclencheurs de point indépendants pour l’événement sont activés.
  • Vérifier la condition de déclenchement pour l’événement.
  • Vérifier les participants et leur comportement de transition d’état pour l’événement.

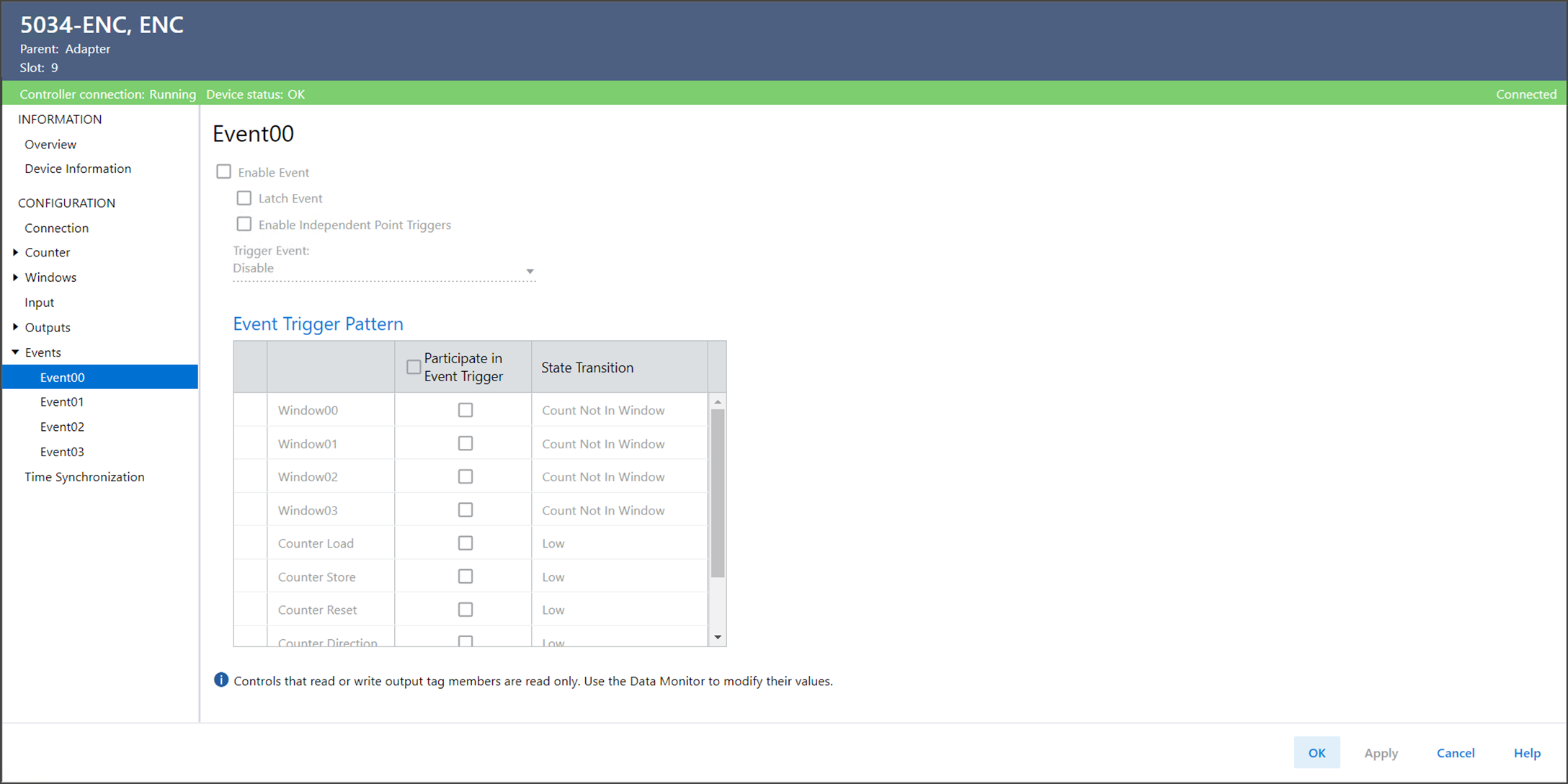

Exemple de vue Événementxx
La vue Événementxx comprend les paramètres suivants :
Paramètre
Description
Nom du membre
Valeur
Enable Event (Activer l’événement)
Indique si le déclencheur d’événement correspondant est actif. Les événements sont déclenchés lorsque les conditions correspondent à la définition de l’événement.
EO.Eventxx.En
  • 0 = La définition du déclencheur d’événement n’est pas active et des événements ne sont pas déclenchés alors que les conditions concordent avec la définition
  • 1 = La définition du déclencheur d’événement est active et des événements sont déclenchés lorsque les conditions concordent avec la définition
Latch Event (Verrouiller l’événement)
Indique si un événement est verrouillé jusqu’à ce qu’il soit confirmé.
EO.Eventxx.LatchEvent
  • 0 = L’événement n’est pas verrouillé. Les nouveaux événements écrasent les anciens.
  • 1 = L’événement est verrouillé. Les événements sont verrouillés jusqu’à ce qu’ils soient confirmés. Les nouveaux événements ne sont pas signalés tant que l’événement en cours n’est pas confirmé. Jusqu’à quatre nouveaux événements sont stockés dans la mémoire tampon. Lorsque la mémoire tampon est pleine, les événements supplémentaires sont perdus.
Enable Independent Point Triggers (Activer déclencheurs de points indépendants)
Affiche si chaque condition indiquée dans la définition du déclencheur d’événement peut initier un événement de façon indépendante.
EO.Eventxx. IndependentConditionTriggerEn
  • 0 = L’événement est déclenché lorsque toutes les conditions participantes du déclencheur d’événement atteignent leurs valeurs configurées
  • 1 = L’événement est déclenché lorsqu’une condition participante du déclencheur d’événement atteint sa valeur configurée
Trigger Event (Déclencher l’événement)
Déclenche un événement à chaque fois qu’un changement d’état entraîne l’une des conditions suivantes :
  • Correspondance avec la définition du déclencheur d’événement
  • Correspondance perdue avec la définition du déclencheur d’événement
  • EO.Eventxx.EventRisingEn
  • EO.Eventxx.EventFallingEn
Les valeurs (EventRisingEn, EventFallingEn) représentent :
  • (0, 0) : Le déclencheur d’événement est désactivé.
  • (1, 0) : L’événement se déclenche sur les transitions pour correspondre au profil configuré.
  • (0, 1) : L’événement se déclenche sur les transitions pour ne pas correspondre au profil configuré.
  • (1, 1) : L’événement se déclenche sur les transitions pour correspondre ou non au profil configuré.
Event Trigger Pattern – Participate in Event Trigger (Modèle de déclencheur d’événement – Participer au déclencheur d’événements)
Indique si la condition spécifiée participe à la définition du déclencheur d’événement pour l’événement.
Lorsque le type de codeur est configuré sur HSC :
  • EO.Eventxx.InWindowxxSelect
  • EO.Eventxx.ResetSelect
  • EO.Eventxx.HoldSelect
  • EO.Eventxx.LoadSelect
  • EO.Eventxx.StoreSelect
  • EO.Eventxx.RolloverSelect
  • EO.Eventxx.RollunderSelect
  • EO.EventxxDirectionSelect
Lorsque le type de codeur est configuré sur SSI :
  • EO.Eventxx.InWindowxxSelect
  • EO.Eventxx.StoreSelect
  • EO.EventxxDirectionSelect
  • 0 = La condition ne participe pas à la définition du déclencheur d’événement.
  • 1 = La condition participe à la définition du déclencheur d’événement.
Event Trigger Pattern – State Transition (Modèle de déclencheur d’événement – Transition d’état)
Affiche l’état de la condition devant correspondre après la transition.
Lorsque le type de codeur est configuré sur HSC :
  • EO.Eventxx.InWindowxxValue
  • EO.Eventxx.ResetValue
  • EO.Eventxx.HoldValue
  • EO.Eventxx.LoadValue
  • EO.Eventxx.StoreValue
  • EO.Eventxx.RolloverValue
  • EO.Eventxx.RollunderValue
  • EO.EventxxDirectionValue
Lorsque le type de codeur est configuré sur SSI :
  • EO.Eventxx.InWindowxxValue
  • EO.Eventxx.StoreValue
  • EO.EventxxDirectionValue
Pour InWindowxxValue :
  • 0 = Not in Window (Hors de la fenêtre) correspond au profil d’événement
  • 1 = In Window (Dans la fenêtre) correspond au profil d’événement
Pour les autres points d’événement :
  • 0 = La valeur 0 correspond au profil d’événement
  • 1 = La valeur 1 correspond au profil d’événement
