Composants de la jauge linéaire

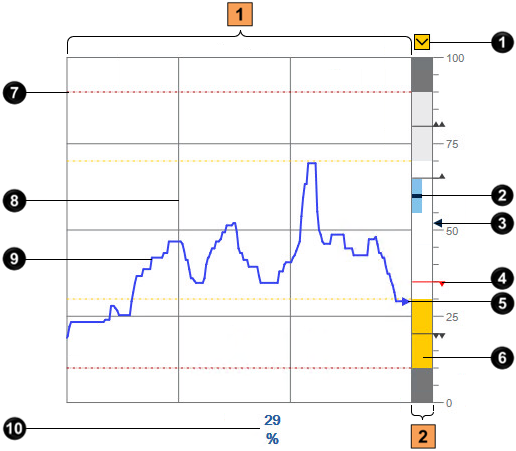

Voici un exemple de jauge linéaire avec un tableau expliquant les composants sur celle-ci.
Composants | Description |
|---|---|
 | Indicateur d'alarme. Il s'affiche lorsque la variable de procédé atteint ou franchit un seuil. |
 | Valeur cible et plage de tolérance |
 | Point de consigne. Il s'agit de la valeur cible souhaitée pour la variable de procédé. |
 | Limite de contrôle. Il s'agit de la limite prédéfinie qui permet de garantir des opérations sûres et efficaces en empêchant les conditions d'alarme. |
 | Indicateur de valeur. |
 | Seuil. Il déclenche des alertes visuelles lorsque des valeurs atteignent ou franchissent des limites prédéfinies. |
 | Ligne de seuil |
 | Ligne de grille |
 | Ligne |
 | Valeur actuelle et unité d'ingénierie |
 | Durée |
 | Largeur de la barre |
