Afficher des graphiques de modèle d’information

Visualisez des modèles d’information des projets
FactoryTalk Optix
 sous la forme de graphiques.
CONSEIL: Pour plus d’informations sur les modèles d’information du projet, consultez la rubrique Modèle d’information.
Conditions préalables
Installez une application qui affiche des graphiques
DGML
, telle que Microsoft Visual Studio avec le composant Éditeur DGML.
  1. Pour afficher des graphiques de modèle d’information
  2. Effectuez l’une des actions suivantes :
    • Dans
      Propriétés
      , cliquez avec le bouton droit de la souris sur la propriété.
    • Dans
      Vue de projet
      , cliquez avec le bouton droit de la souris sur le nœud de projet.
  3. Sélectionnez
    Analyse du modèle
    , puis sélectionnez l’une des options suivantes :
    • Graphique du modèle d’informations (Projet uniquement)
      . Visualisez uniquement les nœuds, les types et les références liés au projet utilisateur.
    • Graphique du modèle d’informations (Ignorer les espaces de noms OPCUA/Core)
      . Visualisez les nœuds, les types et les références du projet utilisateur et des espaces de noms des modules
      FTOptix
      , à l’exception de l’espace de noms OPC-UA et Core.
    • Graphique du modèle d’informations
      . Visualisez tous les nœuds, les types et les références de tout espace de noms.

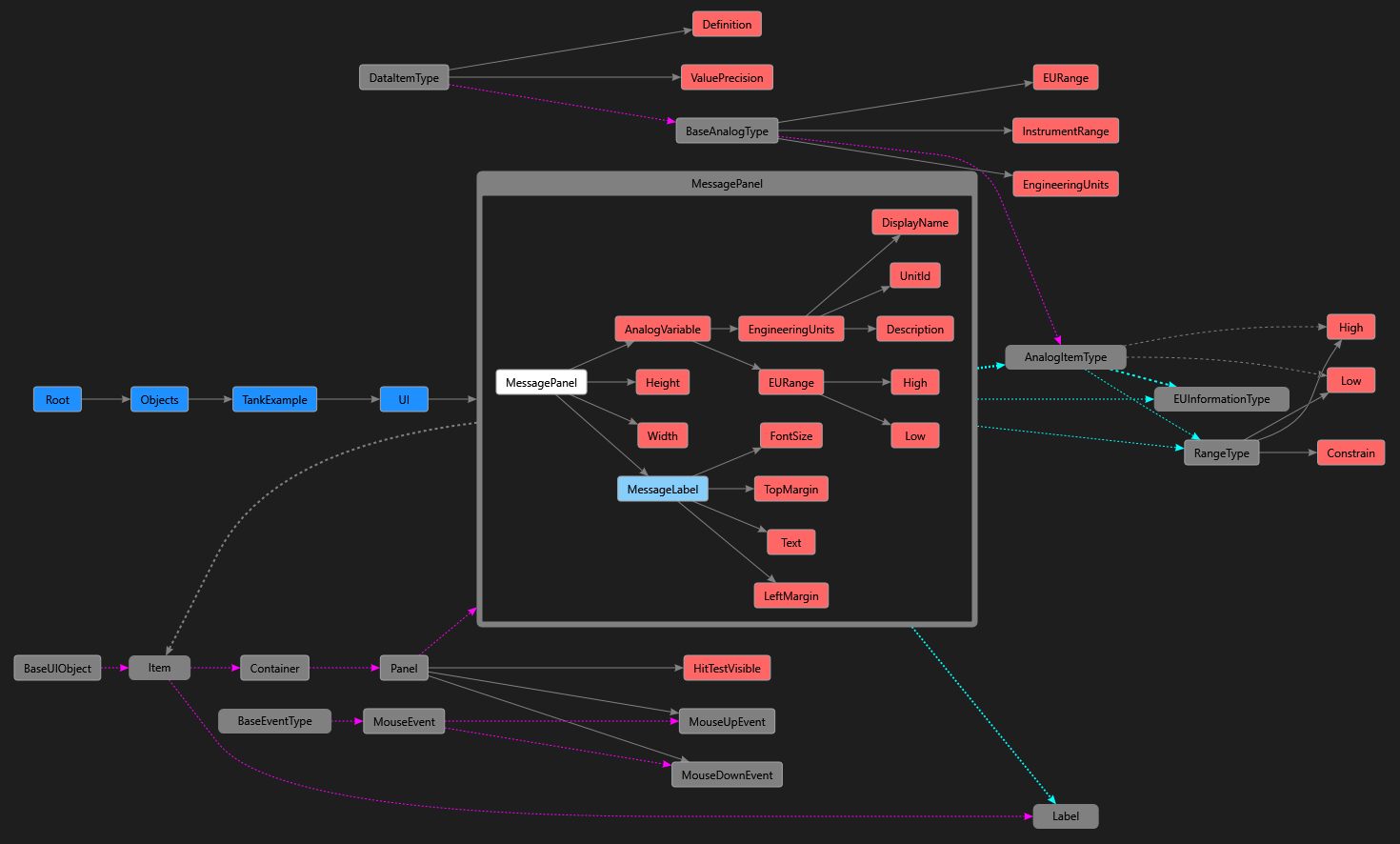

Exemple de graphique du modèle d’informations
