Environnement de développement de programme de schémas à relais
Cette section présente l’éditeur de programmation d’un programme de schéma à relais (Ladder Diagram, LD) permettant de développer des programmes unitaires (Program Organizational Units, POU) LD.

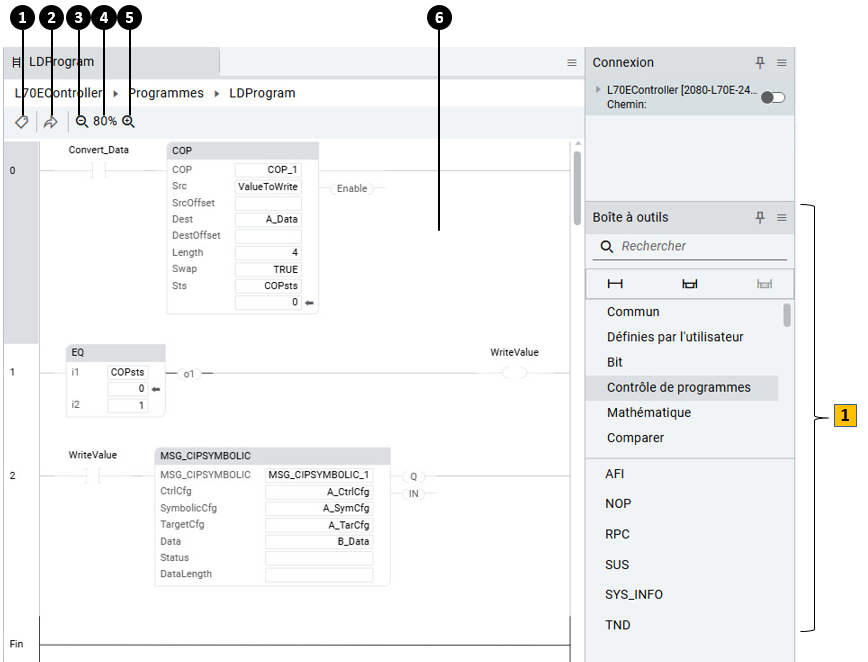

Environnement de développement de programme de schémas à relais
Élément | Description |
|---|---|
 | Passe à la grille des variables locales pour afficher les variables utilisées par le programme actuel. |
 | Accède à la ligne de programme avec le numéro de ligne que vous avez entré. |
 | Effectue un zoom avant dans l’éditeur. Il se réinitialise lorsque l'onglet est fermé et n’affecte pas les autres onglets. |
 | Effectue un zoom arrière dans l’éditeur. Il se réinitialise lorsque l'onglet est fermé et n’affecte pas les autres onglets. |
 | Réinitialise le zoom de l’éditeur à 80 %. |
 | Constitue la partie principale de l’éditeur LD. Dans cette zone, vous pouvez modifier la logique à l’aide des éléments d’instruction graphiques. |
 | Ajoute des instructions et des éléments à l’éditeur. |
