Boîte à outils de l’éditeur de schéma à relais

Utilisez la
Boîte à outils
 de l’éditeur de schéma à relais pour ajouter des éléments de programme au schéma à relais.
La
Boîte à outils
 est affichée par défaut. Si elle est masquée, effectuez l'une des opérations suivantes :
  • Dans la barre de volets, sélectionnez l’icône Afficher/Masquer la boîte à outils.
  • À partir du menu
    Affichage
    , sélectionnez
    Boîte à outils
    .
Boîte à outils de l’éditeur de schéma à relais

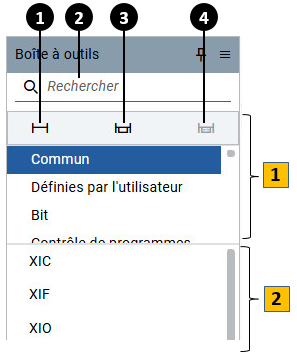

Boîte à outils LD
Boîte à outils de l’éditeur de schéma à relais
Élément
Description
callout1
Ajoute une ligne de programme à un schéma à relais.
callout2
Contient le nom d’élément saisi pour une recherche rapide.
À mesure de votre saisie, les éléments qui contiennent le texte de recherche apparaissent dans la
Boîte à outils
.
callout3
Ajoute une branche à un schéma à relais.
callout4
Ajoute une branche parallèle à une branche existante.
callout_orange1
Affiche les catégories des éléments de programme. Sélectionner une catégorie filtre les éléments de programme affichés.
callout_orange2
Affiche les éléments de programme de la catégorie sélectionnée.
