Affichage des valeurs du schéma à relais

Cette section explique comment les valeurs des variables s’affichent dans les programmes de schémas à relais pour les instructions encadrées lorsque le contrôleur est hors ligne.

Pour les programmes

En l’absence de valeur initiale de variable :
  • La valeur par défaut s’affiche dans la zone d’instructions et dans la grille des variables. Pour le type de données STRING, la valeur par défaut est vide.

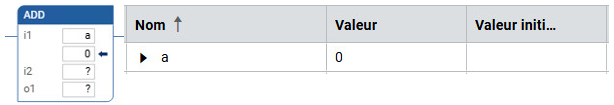

    Affichage des valeurs LD - Programme - Pas de valeur initiale
    Affichage des valeurs LD - Programme - Pas de valeur initiale - Chaîne
  • Vous pouvez modifier la valeur de la variable dans la zone d’instructions ou dans la grille des variables.

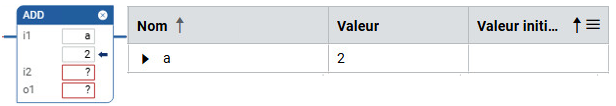

    Affichage des valeurs LD - Programme - Pas de valeur initiale
    Affichage des valeurs LD - Programme - Pas de valeur initiale - Chaîne
Lorsqu’il existe une valeur initiale pour une variable :
  • La valeur par défaut ou la valeur précédemment saisie s’affiche dans la zone d’instructions ou dans la grille des variables. Pour le type de données STRING, la valeur par défaut est vide.

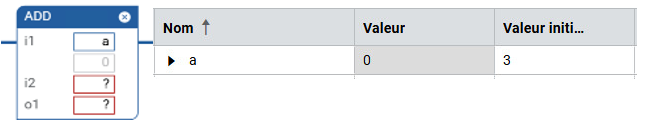

    Affichage des valeurs LD - Programme - Valeur initiale

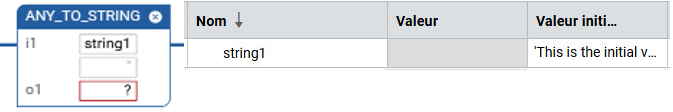

    Affichage des valeurs LD - Programme - Valeur initiale - Chaîne
  • Vous ne pouvez pas modifier la valeur de la zone d’instructions ou de la grille des variables. La valeur initiale s’affiche dans la grille des variables.
    Affichage des valeurs LD - Programme - Valeur initiale - Non modifiable

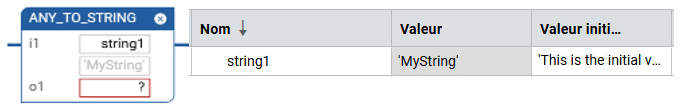

    Affichage des valeurs LD - Programme - Valeur initiale - Non modifiable - Chaîne

Pour les programmes unitaires (POU) de bloc de fonctions défini par l’utilisateur (UDFB)

En l’absence de valeur initiale de variable :
  • La valeur est vide et en lecture seule.
    Zone d’instructions POU UDFB
  • La grille des variables ne comporte pas de colonne
    Valeur
    .
    Grille des variables POU UDFB
Lorsqu’il existe une valeur initiale pour une variable :
  • La valeur de la zone d’instructions est vide et en lecture seule.
    Zone d’instructions POU UDFB - avec valeur initiale
  • La grille des variables n’inclut pas la colonne
    Valeur
    , mais une valeur initiale précédemment saisie s’affiche dans la colonne
    Valeur initiale
    .
    Grille des variables POU UDFB - avec valeur initiale

Pour les POU de fonction définie par l'utilisateur (UDF)

En l’absence de valeur initiale de variable :
  • La valeur de la zone d’instructions est vide et en lecture seule.
    Zone d’instructions POU UDF
  • La grille des variables ne comporte pas de colonne
    Valeur
    .
    Grille des variables POU UDF
Lorsqu’il existe une valeur initiale pour une variable :
  • La valeur de la zone d’instructions est vide et en lecture seule.
    Zone d’instructions POU UDF
  • La grille des variables n’inclut pas la colonne
    Valeur
    , mais la colonne
    Valeur initiale
     affiche une valeur initiale précédemment saisie.
    Grille des variables POU UDF - avec valeur initiale

Pour une variable d’instance d’un bloc de fonctions dans un programme, un UDFB ou une UDF

  • La valeur de l’instance est vide pour chaque opérande du bloc de fonctions.
  • Après le transfert du projet, la valeur de tous les opérandes, à l’exception de la variable d’instance, est vide.
