SOCKET_ACCEPT

L’instruction SOCKET_ACCEPT est réservée aux connexions TCP (Transmission Control Protocol) uniquement. Accepte une demande de connexion TCP à partir d'une destination à distance et renvoie une instance de socket utilisée pour envoyer et recevoir des données sur la connexion nouvellement créée.

Détails de l'opération :

Avant d'exécuter Socket_Accept, exécutez SOCKET_CREATE et spécifiez le numéro de port local pour accepter la connexion.

Les sorties sont mises à jour de manière synchrone par la scrutation du programme.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres SOCKET_ACCEPT
Paramètre	Type de paramètre	Type de données	Description
Execute	Entrée	BOOL	Activation du bloc d'instruction. TRUE : Front montant détecté, démarre le bloc d'instruction à condition que la dernière opération soit terminée. FALSE : Aucun front montant détecté, bloc d'instruction non démarré.
Instance	Entrée	UDINT	Identifie l'instance de socket. Copiez le gestionnaire de socket renvoyé depuis l'instruction SOCKET_CREATE.
Timeout	Entrée	UDINT	Temps dépassé pour les instances du bloc d'instruction SOCKET_ACCEPT. Le bloc de fonctions renvoie une erreur si la valeur du délai d’expiration est inférieure à la valeur minimale. Plage du paramètre Timeout : 1 000 à 86 400 000 millisecondes Définissez le délai d’expiration sur 0 pour utiliser la valeur par défaut 10 000 (10 secondes).
Done	Sortie	BOOL	Indique la fin de l'opération. TRUE : L'opération s'est terminée avec succès. FALSE : L'opération est en cours ou a rencontré une condition d’erreur. La sortie est mise à jour de manière synchrone par l'analyse du programme.
Busy	Sortie	BOOL	TRUE : L'opération n'est pas terminée. FALSE : L'opération est terminée. La sortie est mise à jour de manière synchrone par l'analyse du programme.
Error	Sortie	BOOL	Indique qu’une erreur s’est produite. TRUE : Une erreur a été détectée. FALSE : Aucune erreur. La sortie est mise à jour de manière synchrone par l'analyse du programme.
Status	Sortie	SOCK_STATUS	L'état est défini à l'aide du Type de données SOCK_STATUS qui contient les informations sur Codes d'erreur du socket, SubErrorID et Bits d'état d'instruction de socket. La sortie est mise à jour de manière synchrone par l'analyse du programme.
AcceptInst	Sortie	UDINT	Contient l'instance Accept pour cette instance de socket. Utilisez le numéro d'instance Accept unique pour les opérations SOCKET_READ et SOCKET_WRITE ultérieures pour cette connexion. La sortie est mise à jour de manière synchrone par l'analyse du programme.
AcceptAddr	Sortie	SOCKADDR_CFG	Une structure de données qui contient l'adresse Accept pour le socket. Pour plus d’informations, reportez-vous à Type de données SOCKADDR_CFG. Pour spécifier l'adresse IP 192.168.2.100 et le port = 12000 : AcceptAddr.IPAddress[0] = 192 AcceptAddr.IPAddress[1] = 168 AcceptAddr.IPAddress[2] = 2 AcceptAddr.IPAddress[3] = 100 AcceptAddr.Port = 12000 La sortie est mise à jour de manière synchrone par l'analyse du programme.

Exemples SOCKET_ACCEPT

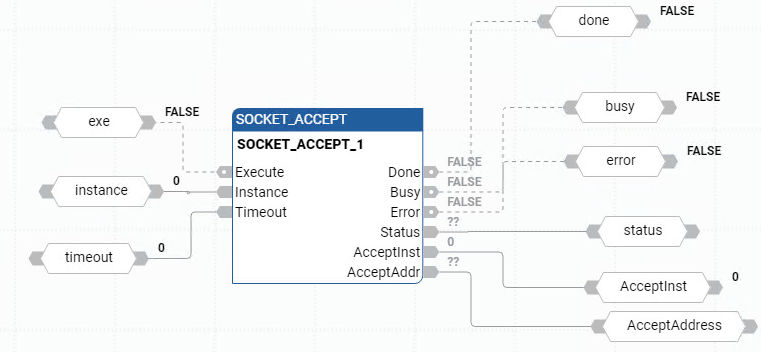

Exemple de diagramme de bloc de fonctions SOCKET_ACCEPT

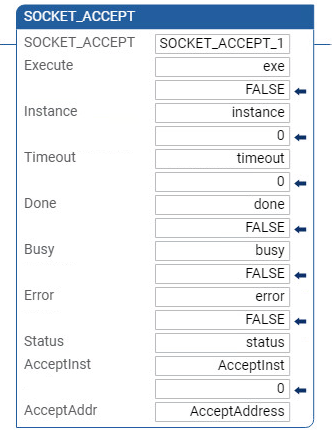

Exemple de schéma à relais SOCKET_ACCEPT — Exemple de langage à relais SOCKET_ACCEPT

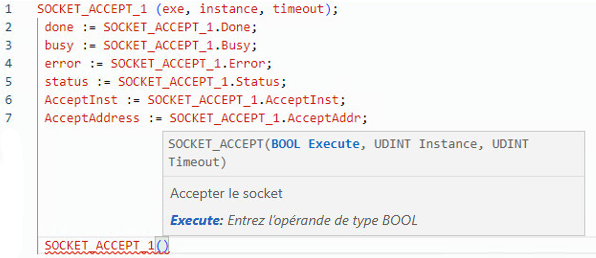

Exemple de texte structuré SOCKET_ACCEPT

Instructions de socket
