HYSTER (hystérésis)

Hystérésis booléen sur la différence entre réels. Compare la valeur actuelle d'une entrée avec la limite haute établie en ajoutant la quantité historique de décalage mesurée par une hystérésis à la valeur attendue d'une entrée et en déterminant si la valeur actuelle dépasse cette limite.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres HYSTER
Paramètre	Type de paramètre	Type de données	Description
EN	Entrée	BOOL	Activation du bloc d'instruction. TRUE : Exécute le bloc d'instruction. FALSE : N’exécute pas le bloc d'instruction. Ne s'applique qu'aux programmes de langage à relais.
XIN1	Entrée	REAL	Valeur réelle, quelle qu'elle soit.
XIN2	Entrée	REAL	Pour tester si la valeur d'entrée XIN1 a dépassé la limite haute définie pour cette entrée XIN2 + EPS.
EPS	Entrée	REAL	Valeur d'hystérésis (doit être supérieure à zéro).
ENO	Sortie	BOOL	Activation de la sortie. Ne s'applique qu'aux programmes de langage à relais.
Q	Sortie	BOOL	Résultat de l'instruction HYSTER. TRUE : L'entrée a dépassé la limite supérieure, mais n'est pas en dessous de la limite inférieure. FALSE : L'entrée n'a pas dépassé la limite supérieure.

Exemple de diagramme de temporisation HYSTER

Dans le diagramme suivant, HYSTER est utilisé pour évaluer le décalage de performance dû à la friction du moteur pendant cinq secondes. L'instruction est exécutée toutes les 10 millisecondes. Lors de la phase de démarrage, le moteur fonctionnait moins efficacement.

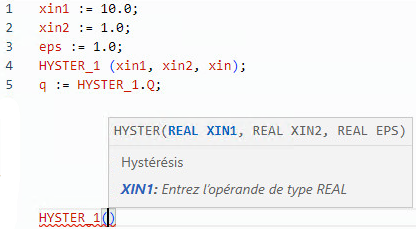

Exemples HYSTER

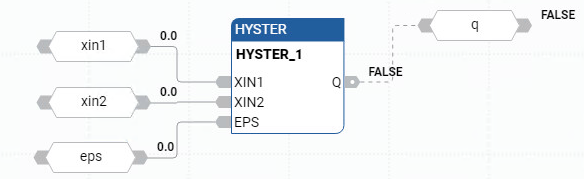

Exemple de diagramme de bloc de fonctions HYSTER

Exemple de schéma à relais HYSTER — Exemple de langage à relais HYSTER
