PLUGIN_WRITE (écriture de module enfichable)

L’instruction PLUGIN_WRITE écrit un bloc de données dans un matériel de module générique enfichable.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres PLUGIN_WRITE
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Activation du bloc d'instruction. TRUE : Exécute l’écriture du module enfichable. FALSE : Aucune opération d'écriture de données.
SlotID	Entrée	UINT	Numéro d'emplacement du module enfichable. ID d'emplacement = 1, 2, 3, 4, 5 (avec emplacement le plus à gauche = 1).
AddrOffset	Entrée	UINT	Décalage de l'adresse des premières données à écrire, calculé à partir du premier octet du module générique enfichable.
DataLength	Entrée	UINT	Nombre d'octets à écrire
DataArray	Entrée	USINT	Données à écrire dans le module générique enfichable.
Sts	Sortie	UINT	Codes d'état PLUGIN_WRITE. Codes d'état (Sts) : 0x00 : Bloc fonctionnel non activé (aucune opération). 0x01 : Réussite de l'opération du module enfichable. 0x02 : Échec de l'opération du module enfichable en raison d'un ID d'emplacement non valide. 0x03 : Échec de l'opération du module enfichable en raison d'un module générique enfichable non valide. 0x04 : Échec de l'opération du module enfichable en raison du dépassement de capacité des données. 0x05 : Échec de l'opération du module enfichable en raison d'une erreur de parité lors de l'accès aux données.
ENO	Sortie	BOOL	Activation de la sortie. Ne s'applique qu'aux programmes de langage à relais.

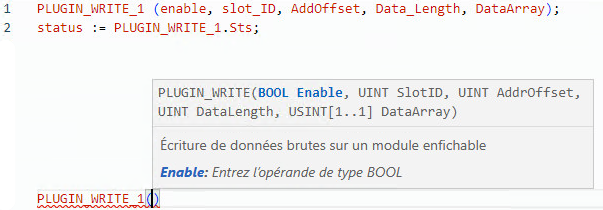

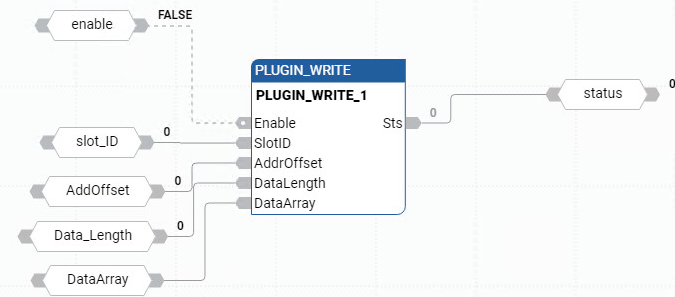

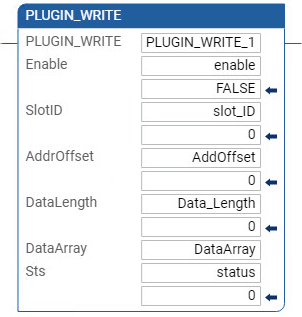

Exemples PLUGIN_WRITE
