PLUGIN_RESET (réinitialiser le module enfichable)

L’instruction PLUGIN_RESET réinitialise tout matériel de module générique enfichable. Après la réinitialisation du matériel, le module générique enfichable est prêt à être configuré et exploité.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres PLUGIN_RESET
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Activation du bloc d'instruction. TRUE : Exécute la réinitialisation du module enfichable. FALSE : Aucune opération de réinitialisation.
SlotID	Entrée	UINT	Numéro d'emplacement du module enfichable. ID d'emplacement = 1, 2, 3, 4, 5 (avec emplacement le plus à gauche = 1).
Sts	Sortie	UINT	Codes d'état PLUGIN_RESET. Codes d'état (Sts) : 0x00 : Bloc fonctionnel non activé (aucune opération). 0x01 : Réussite de l'opération du module enfichable. 0x02 : Échec de l'opération du module enfichable en raison d'un ID d'emplacement non valide. 0x03 : Échec de l'opération du module enfichable en raison d'un module générique enfichable non valide. La configuration du module 2080-MOT-HSC est en mode d'instruction de compteur haute vitesse. 0x04 : Échec de l'opération du module enfichable en raison du dépassement de capacité des données. 0x05 : Échec de l'opération du module enfichable en raison d'une erreur de parité lors de l'accès aux données.
ENO	Sortie	BOOL	Activation de la sortie. Ne s'applique qu'aux programmes de langage à relais.

Exemples PLUGIN_RESET

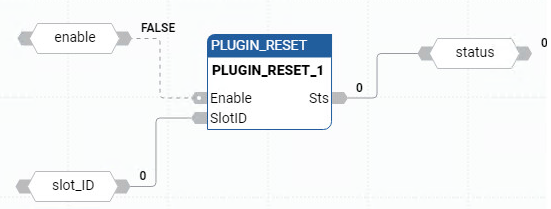

Exemple de diagramme de bloc de fonctions PLUGIN_RESET

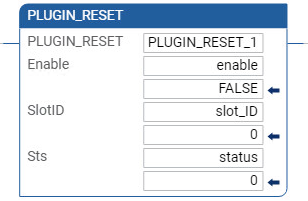

Exemple de schéma à relais PLUGIN_RESET — Exemple de langage à relais PLUGIN_RESET
