PLUGIN_READ (lecture de module enfichable)

L’instruction PLUGIN_READ lit les données à partir d'un module enfichable générique.

En cas d'absence de module générique enfichable, toutes les valeurs sont définies sur zéro (0).

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres PLUGIN_READ
Paramètre	Type de paramètre	Type de données	Description
Enable	Entrée	BOOL	Activation du bloc d'instruction. TRUE : Exécute la lecture UPM. FALSE : Aucune opération de lecture et les données du tableau ne sont pas valides.
SlotID	Entrée	UINT	Numéro d'emplacement du module enfichable. ID d'emplacement = 1, 2, 3, 4, 5 (avec emplacement le plus à gauche = 1).
Offset	Entrée	UINT	Décalage de l'adresse des premières données à lire, calculé à partir du premier octet du module générique enfichable.
DataLength	Entrée	UINT	Nombre d'octets à lire
DataArray	Entrée	USINT	Tableau utilisé pour stocker les données lues à partir du module générique enfichable.
Sts	Sortie	UINT	Codes d'état pour PLUGIN_READ. Codes d'état (Sts) : 0x00 : Bloc fonctionnel non activé (aucune opération). 0x01 : Réussite de l'opération du module enfichable. 0x02 : Échec de l'opération du module enfichable en raison d'un ID d'emplacement non valide. 0x03 : Échec de l'opération du module enfichable en raison d'un module générique enfichable non valide. 0x04 : Échec de l'opération du module enfichable en raison du dépassement de capacité des données. 0x05 : Échec de l'opération du module enfichable en raison d'une erreur de parité lors de l'accès aux données.
ENO	Sortie	BOOL	Activation de la sortie. Ne s'applique qu'aux programmes de langage à relais.

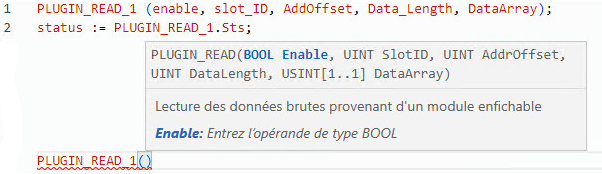

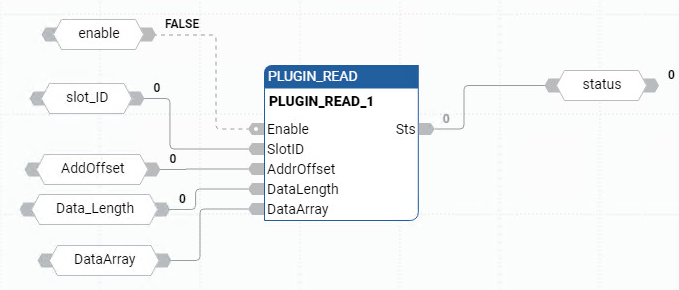

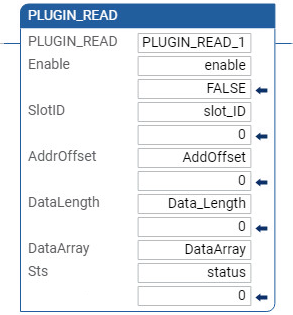

Exemples PLUGIN_READ
