MSG_MODBUS2 (message MODBUS/TCP)

L'instruction MSG_MODBUS2 envoie un message MODBUS/TCP via un canal Ethernet.

Détails de l'opération :

Au maximum quatre demandes de message par canal peuvent être traitées au cours de chaque scrutation. Pour les programmes de schémas à relais, les demandes de message sont exécutées à la fin de la scrutation à relais.

Lorsque MSG_MODBUS2 est activé, les mémoires tampon de réception pour les opérations de lecture sont effacées sur le front montant d'Enable.

L'annulation de l'exécution de l'instruction MSG_MODBUS2 ne garantit pas que la demande de message sortante est annulée, mais elle garantit que la réponse n'est pas traitée.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres MSG_MODBUS2
Paramètre	Type de paramètre	Type de données	Description
IN	Entrée	BOOL	État de l'entrée de la ligne de programme. TRUE : Front montant détecté, démarre le bloc d'instruction à condition que la dernière opération soit terminée. FALSE : Front montant non détecté, en attente.
Cancel	Entrée	BOOL	TRUE : Annule l'exécution du bloc d'instruction. L'annulation de l'exécution de l'instruction MSG_MODBUS2 ne garantit pas que la demande de message sortante est abandonnée, mais elle garantit que la réponse n'est pas traitée. FALSE : Lorsque IN est VRAI. L'annulation de la saisie est dominante.
LocalCfg	Entrée	MODBUS2LOCPARA	Définit l'entrée de la structure (appareil local). Définit la structure d'entrée de l'appareil local à l'aide du Type de données MODBUS2LOCPARA.
TargetCfg	Entrée	MODBUS2TARPARA	Définit l'entrée de la structure (appareil cible). Définit la structure d'entrée de l'appareil cible à l'aide du Type de données MODBUS2TARPARA.
LocalAddr	Entrée	MODBUSLOCADDR	Le type de données MODBUSLOCADDR est un tableau de 125 mots. Utilisation de LocalAddr : Pour les commandes de lecture, stockez les données (1 à 125 mots) renvoyées par l'esclave Modbus. Pour les commandes d'écriture, mettez en mémoire tampon les données (1 à 125 mots) à envoyer à l'esclave Modbus.
Q	Sortie	BOOL	Les sorties de cette instruction sont mises à jour de façon asynchrone par la scrutation du programme. La sortie Q ne peut pas être utilisée pour déclencher de nouveau l'instruction, car IN est déclenchée par un front. TRUE : L'instruction MSG s'est terminée correctement. FALSE : L'instruction MSG n'est pas terminée.
Error	Sortie	BOOL	Indique qu'une erreur a été détectée. TRUE : Une erreur s'est produite. FALSE : Aucune erreur.
ErrorID	Sortie	UINT	Valeur numérique unique permettant d'identifier l'erreur. Les erreurs pour cette instruction sont définies dans les codes d'erreur Modbus2.
StatusBits	Sortie	UINT	Est utilisé pour vérifier les bits d'état : Bit 0 : EN – Enable Bit 1 : EW – Enable Wait Bit 2 : ST - Start Bit 3 : ER - Error Bit 4 : DN - Done Les autres bits sont réservés.
SuberrorID	Sortie	UINT	Valeur de code SubError lorsque Error est défini sur TRUE. Lorsqu'une instruction MSG est déclenchée ou redéclenchée, le jeu SubErrorID précédent est effacé.

Exemples MSG_MODBUS2

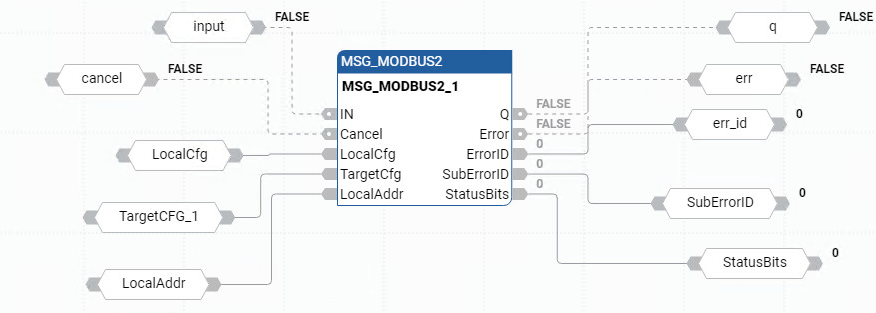

Exemple de diagramme de bloc de fonctions MSG_MODBUS2

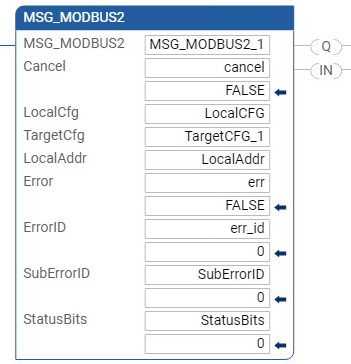

Exemple de programme de schéma à relais MSG_MODBUS2

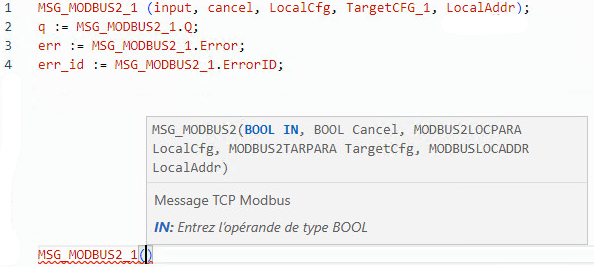

Exemple de programme de texte structuré MSG_MODBUS2

Instructions de messagerie

Type de données MODBUS2LOCPARA

Type de données MODBUS2TARPARA
