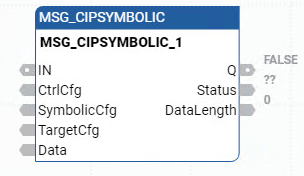

MSG_CIPSYMBOLIC (message symbolique du protocole CIP)

L’instruction MSG_CIPSYMBOLIC envoie un message symbolique CIP (Common Industrial Protocol) via un canal Ethernet ou un port série.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s'applique aux contrôleurs

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Exécution de MSG_CIPSYMBOLIC

Lorsque le bloc fonctionnel est activé, les mémoires tampon de réception pour les opérations de lecture sont effacées sur le front montant d'Enable.

Arguments

Paramètres MSG_CIPSYMBOLIC
Paramètre	Type de paramètre	Type de données	Description
IN	Entrée	BOOL	État de l'entrée de la ligne de programme. TRUE : Front montant détecté, démarre le bloc d'instruction à condition que la dernière opération soit terminée. FALSE : Front montant non détecté, en attente.
CtrlCfg	Entrée	CIPCONTROLCFG	Configuration du contrôle d'exécution du bloc d'instruction Utilisez les paramètres de CIPCONTROLCFG pour définir CtrlCfg.
SymbolicCfg	Entrée	CIPSYMBOLICCFG	Informations sur le symbole de lecture/écriture.
TargetCfg	Entrée	CIPTARGETCFG	Configuration de l'appareil cible. Utilisez les paramètres de CIPTARGETCFG pour définir TargetCfg.
Data	Entrée	USINT[1..1]	La commande de lecture stocke les données renvoyées par le serveur. La commande d'écriture met en mémoire tampon les données à envoyer au serveur. Lorsque l'envoi d'un MSG est déclenché ou redéclenché, les données sont effacées pour la commande de lecture MSG.
Q	Sortie	BOOL	Les sorties de cette instruction sont mises à jour de façon asynchrone par la scrutation du programme. La sortie Q ne peut pas être utilisée pour déclencher de nouveau l'instruction, car IN est déclenchée par un front. TRUE : L'instruction MSG s'est terminée correctement. FALSE : L'instruction MSG n'est pas terminée.
Status	Sortie	CIPSTATUS	État d'exécution du bloc de fonctions Lorsqu'une instruction MSG est déclenchée ou redéclenchée, tous les éléments d'état sont réinitialisés. La sortie d'état est définie dans Type de données CIPSTATUS.
DataLength	Sortie	UINT	Nombre d'octets de données pour le service de lecture. Pour le service d'écriture : 0. Lorsqu'une instruction MSG est déclenchée ou redéclenchée, la valeur DataLength est remise à zéro pour la commande de lecture MSG.

Exemples MSG_CIPSYMBOLIC

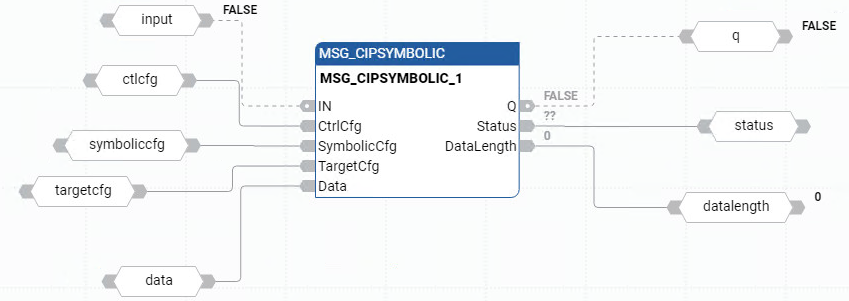

Exemple de diagramme de bloc de fonctions MSG_CIPSYMBOLIC

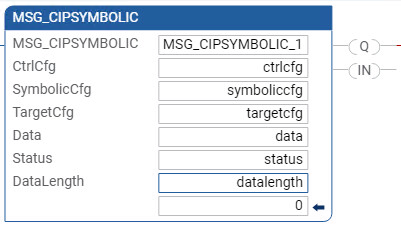

Exemple de schéma à relais MSG_CIPSYMBOLIC — Exemple de langage à relais MSG_CIPSYMBOLIC

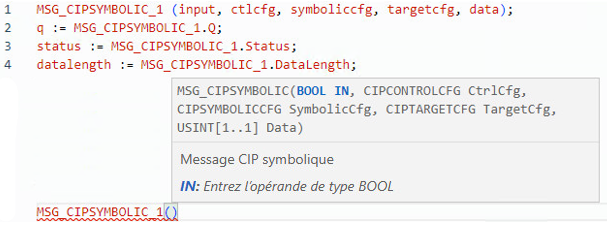

Exemple de texte structuré MSG_CIPSYMBOLIC
