XOR (OR exclusif)

L'instruction XOR effectue une opération OR exclusive de deux valeurs booléennes.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres XOR
Paramètre	Type de paramètre	Type de données	Description
i1	Entrée	BOOL	Valeur de type de données booléen.
i2	Entrée	BOOL	Valeur de type de données booléen.
o1	Sortie	BOOL	OR exclusif booléen de deux termes d'entrée. TRUE : Lorsque l’une des entrées est VRAI. FALSE : Lorsque les deux entrées sont FAUX ou que les deux entrées sont VRAI.

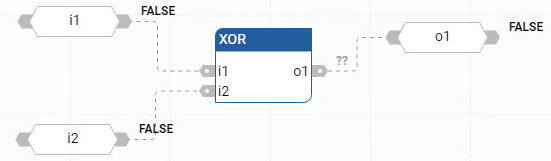

Exemples XOR

(* ST equivalence: *)

bo10 := bi101 XOR NOT (bi102);

bo5 := (bi51 XOR bi52) XOR bi53;
