TTABLE (tableau de vérité)
L'instruction TTABLE renvoie la valeur de la sortie déterminée en fonction de la combinaison des entrées. Si la valeur est égale à 0xABCD et que In3 à In0 correspondent au nombre 7, la fonction TTABLE renvoie la valeur du bit 7 du tableau (1 en l'occurrence). Le bit de poids faible dans ce tableau correspond au bit 0.
Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.
Cette instruction s’applique aux contrôleurs
Micro810
LC10, Micro820
L20E, Micro850
L50E et Micro870
L70E.TTABLE
Paramètre | Type de paramètre | Type de données | Description |
|---|---|---|---|
Table | Entrée | UINT | Tableau de vérités pour fonction booléenne. |
IN0 | Entrée | BOOL | Toute valeur d'entrée booléenne |
IN1 | Entrée | BOOL | Toute valeur d'entrée booléenne |
IN2 | Entrée | BOOL | Toute valeur d'entrée booléenne |
IN3 | Entrée | BOOL | Toute valeur d'entrée booléenne |
TTABLE | Sortie | BOOL | Valeur de la sortie déterminée en fonction de la combinaison des entrées. |
Combinaisons des entrées TTABLE
L'instruction TTABLE comporte quatre entrées et peut donc générer 16 combinaisons. Ces combinaisons sont répertoriées dans un tableau de vérité ; pour chacune d'entre elles, la valeur de sortie peut être ajustée. Le nombre de combinaisons configurables dépend du nombre d'entrées connectées à la fonction.
Nombre | In3 | In2 | In1 | In0 |
|---|---|---|---|---|
1 | 0 | 0 | 0 | 0 |
2 | 0 | 0 | 0 | 1 |
3 | 0 | 0 | 1 | 0 |
4 | 0 | 1 | 0 | 0 |
5 | 0 | 1 | 0 | 1 |
6 | 0 | 1 | 1 | 0 |
7 | 0 | 1 | 1 | 1 |
8 | 1 | 0 | 0 | 0 |
9 | 1 | 0 | 0 | 1 |
10 | 1 | 0 | 1 | 0 |
11 | 1 | 0 | 1 | 1 |
12 | 1 | 1 | 0 | 0 |
13 | 1 | 1 | 0 | 1 |
14 | 1 | 1 | 1 | 0 |
15 | 1 | 1 | 1 | 1 |
Exemples TTABLE

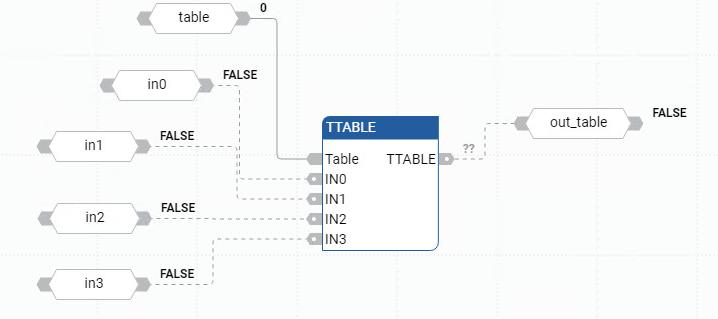

Exemple de diagramme de bloc de fonctions TTABLE

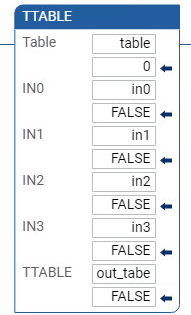

Exemple de schéma à relais TTABLE

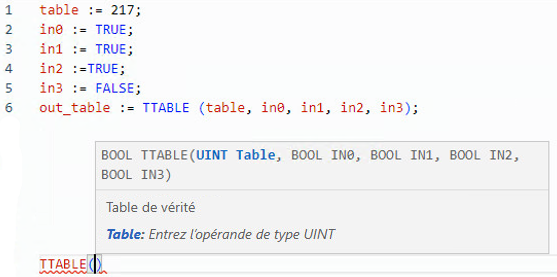

Exemple de texte structuré TTABLE

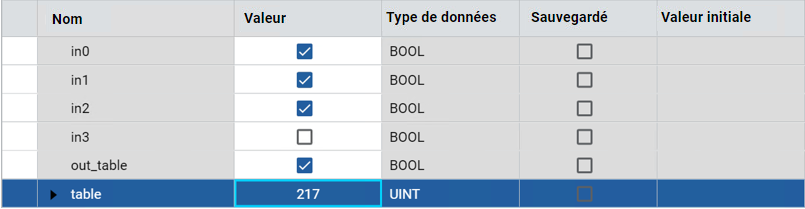

Résultats
