SR (définition/réinitialisation)
L’instruction SR définit le bistable dominant.
Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.
Cette instruction s’applique aux contrôleurs
Micro810
LC10, Micro820
L20E, Micro850
L50E et Micro870
L70E.SR
Paramètre | Type de paramètre | Type de données | Description |
|---|---|---|---|
SET1 | Entrée | BOOL | TRUE : Définit Q1 sur VRAI (prioritaire : priorité la plus élevée lors de la détermination du comportement de l'instruction). |
RESET | Entrée | BOOL | TRUE : Réinitialise Q1 sur FAUX. |
Q1 | Sortie | BOOL | Etat de la mémoire booléenne.
|
Set1 | Réinitialiser | Q1 | Résultat Q1 |
|---|---|---|---|
0 | 0 | 0 | 0 |
0 | 0 | 1 | 1 |
0 | 1 | 0 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 0 | 1 |
1 | 0 | 1 | 1 |
1 | 1 | 0 | 1 |
1 | 1 | 1 | 1 |
Exemples SR

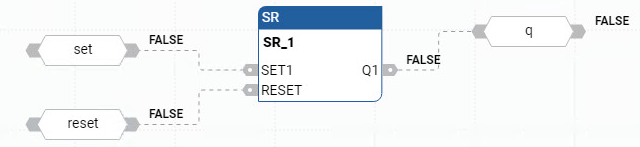

Exemple de diagramme de bloc de fonctions SR
Exemple de programme de schéma à relais SR

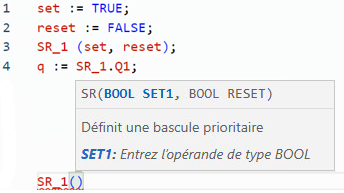

Exemple de texte structuré SR
(* ST Equivalence: SR1 is an instance of a SR block *) SR1((auto_mode & start_cmd), stop_cmd); command := SR1.Q1;

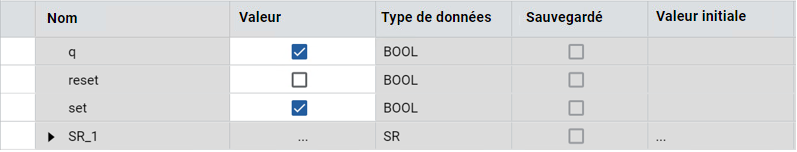

Résultats
