RS (réinitialisation/définition)

L'instruction RS réinitialise ou définit le bistable dominant (priorité la plus élevée lors de la détermination du comportement de l'instruction).

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres RS
Paramètre	Type de paramètre	Type de données	Description
SET	Entrée	BOOL	TRUE : Définit Q1 sur VRAI.
RESET1	Entrée	BOOL	TRUE : Définit Q1 sur FAUX (prioritaire).
Q1	Sortie	BOOL	Etat de la mémoire booléenne.

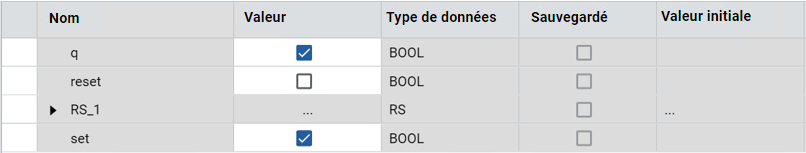

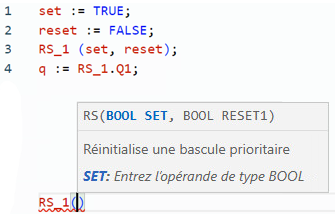

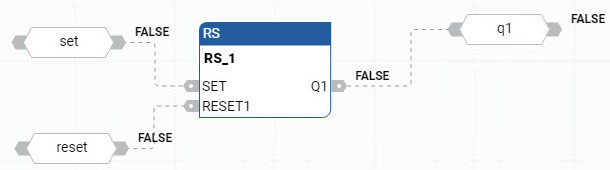

Exemples RS

(* ST Equivalence: RS1 is an instance of a RS block *)

RS1(start_cmd, (stop_cmd OR alarm));

command := RS1.Q1;
