OR_MASK (masque OR bit à bit)

Masque avec opérateur OR bit à bit entier, active les bits.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres OR_MASK
Paramètre	Type de paramètre	Type de données	Description
EN	Entrée	BOOL	Lorsque défini sur vrai, l’instruction est activée. TRUE : Exécute le calcul actuel. FALSE : Il n’y a pas de calcul. S'applique aux programmes de schémas à relais.
IN	Entrée	DINT	Doit être au format entier.
MSK	Entrée	DINT	Doit être au format entier.
OR_MASK	Sortie	DINT	Opérateur OR logique bit à bit entre IN et MSK.
ENO	Sortie	BOOL	Activation de la sortie. S'applique aux programmes de schémas à relais.

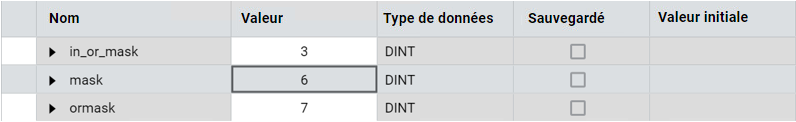

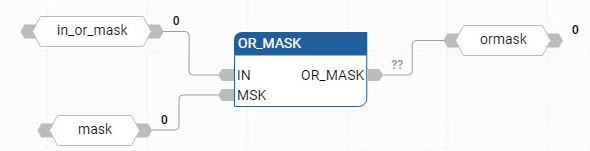

Exemples OR_MASK

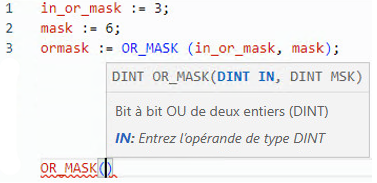

(* ST Equivalence: *)

parity := OR_MASK (xvalue, 1); (* makes value always odd *)

result := OR_MASK (16#abc, 16#f0f); (* equals 16#fbf *)
