OR

L'instruction OR eune opération OR logique de deux valeurs booléennes ou plus et renvoie la valeur booléenne VRAI si l'entrée est « vraie ». Dans le cas contraire, elle renvoie faux.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres OR
Paramètre	Type de paramètre	Type de données	Description
i1	Entrée	BOOL	Valeur de type de données booléen.
i2	Entrée	BOOL	Valeur de type de données booléen.
o1	Sortie	BOOL	Booléen OR des termes d'entrée. TRUE : Lorsqu'une ou plusieurs entrées sont VRAI. FALSE : Lorsque les entrées sont FAUX.

Exemples OR

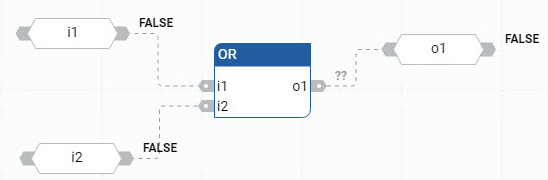

Exemple de diagramme de bloc de fonctions OR

Exemples de programme de schéma à relais OR

(* ST equivalence: *)

bo10 := bi101 OR NOT (bi102);

bo5 := (bi51 OR bi52) OR bi53;
