NOT_MASK (masque NOT de bit à bit)

Masque de négation bit à bit entier, inverse une valeur de paramètre.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres NOT_MASK
Paramètre	Type de paramètre	Type de données	Description
EN	Entrée	BOOL	Lorsque défini sur vrai, l’instruction est activée. TRUE : Exécute le calcul actuel. FALSE : Il n’y a pas de calcul. S'applique aux programmes de schémas à relais.
IN	Entrée	DINT	Doit être au format entier.
NOT_MASK	Sortie	DINT	Négation bit à bit sur 32 bits de la chaîne IN.
ENO	Sortie	BOOL	Activation de la sortie. S'applique aux programmes de schémas à relais.

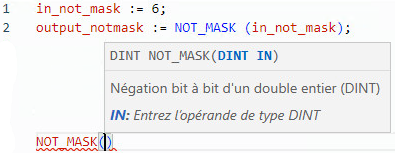

Exemples NOT_MASK

(*ST equivalence: *)
result := NOT_MASK (16#1234);
(* result is 16#FFFF_EDCB *)
