MUX4B (multiplexeur de 4 entrées BOOL)

Multiplexeur entre quatre entrées BOOL. Il produit une valeur BOOL.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres MUX4B
Paramètre	Type de paramètre	Type de données	Description
Selector	Entrée	USINT	Valeur entière de sélection (doit être dans l'intervalle [0..3])
IN0	Entrée	BOOL	Toute valeur d'entrée booléenne TRUE : Lorsque le sélecteur est 0. FALSE : Lorsque le sélecteur n'est pas 0.
IN1	Entrée	BOOL	Toute valeur d'entrée booléenne TRUE : Lorsque le sélecteur est 1. FALSE : Lorsque le sélecteur n'est pas 1.
IN2	Entrée	BOOL	Toute valeur d'entrée booléenne TRUE : Lorsque le sélecteur est 2. FALSE : Lorsque le sélecteur n'est pas 2.
IN3	Entrée	BOOL	Toute valeur d'entrée booléenne TRUE : Lorsque le sélecteur est 3. FALSE : Lorsque le sélecteur n'est pas 3.
MUX4B	Sortie	BOOL	TRUE lorsque : In0 si sélecteur = 0 ; In1 si sélecteur = 1 ; In2 si sélecteur = 2 ; In3 si sélecteur = 3 ; FALSE : Pour toutes les autres valeurs du sélecteur.

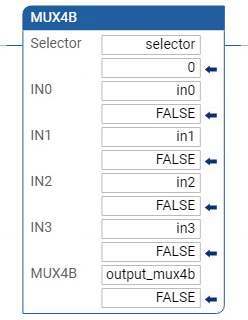

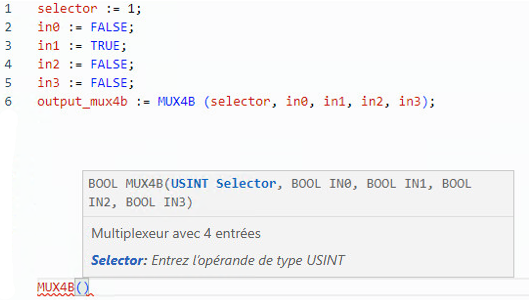

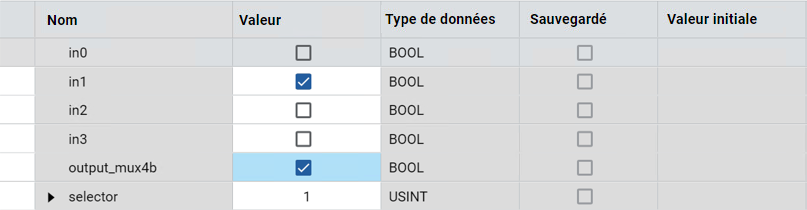

Exemples MUX4B

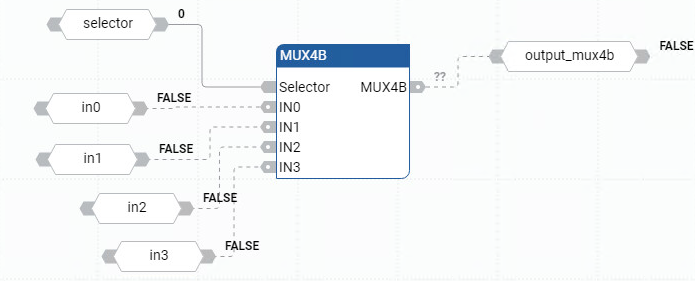

Exemple de diagramme de bloc de fonctions MUX4B

(* ST Equivalence: *)

range := MUX4 (choice, 1, 10, 100, 1000);

(* select from 4 predefined ranges, for example, if choice is 1, range will be 10 *)
