AND_MASK (masque avec opérateur AND)

L'instruction AND_MASK effectue un AND bit à bit entre deux valeurs entières.

Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.

Cette instruction s’applique aux contrôleurs

Micro810

LC10,

Micro820

L20E,

Micro850

L50E et

Micro870

L70E.

Paramètres AND_MASK
Paramètre	Type de paramètre	Type de données	Description
EN	Entrée	BOOL	Lorsque défini sur vrai, l’instruction est activée. TRUE : Exécute le calcul actuel. FALSE : Il n’y a pas de calcul. S'applique aux programmes de schémas à relais.
IN	Entrée	DINT	Doit être au format entier.
MSK	Entrée	DINT	Doit être au format entier.
AND_MASK	Sortie	DINT	Opérateur AND logique bit à bit entre IN et MSK.
ENO	Sortie	BOOL	Activation de la sortie. S'applique aux programmes de schémas à relais.

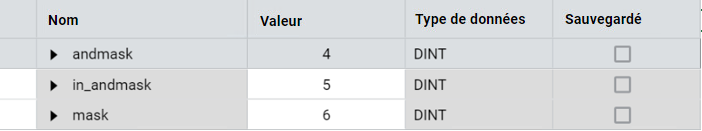

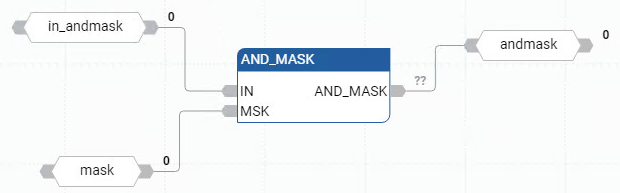

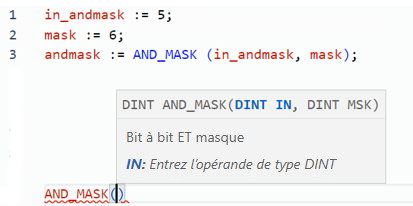

Exemples AND_MASK

(* ST Equivalence: *)
parity := AND_MASK (xvalue, 1); (* 1 if xvalue is odd *)
result := AND_MASK (16#abc, 16#f0f); (* equals 16#a0c *)
