LCD_REM (LCD à distance)

L'instruction LCD_REM affiche les messages définis par l'utilisateur pour le LCD distant.
Détails de l'opération : Pour les Line1 à Line8, la longueur maximale de chaîne est de 24 caractères.
Langages pris en charge : Diagramme de bloc de fonctions, diagramme de schéma à relais et texte structuré.
Cette instruction s'applique aux contrôleurs
Micro820
 L20E,
Micro850
 L50E et
Micro870
 L70E.
LCD_REM
LCD_REM
Paramètres LCD_REM
Paramètre
Type de paramètre
Type de données
Description
Enable
Entrée
BOOL
Active le bloc d'instruction.
TRUE : Le LCD distant bascule sur l'écran défini par l'utilisateur à partir de l'écran d'état des E/S.
FALSE : Le LCD distant revient à l'écran d'état des E/S.
Font
Entrée
UDINT
Taille de la police du message de démarrage :
  • 0: Par défaut (grand – 8 x 16)
  • 1: Petit (8 x 8)
  • 2: Grand (8 x 16)
  • 3: Très grand (16 x 16)
  • À partir de 4 : Réservé
La taille du LCD à distance est de 192 x 64 pixels.
Lorsque la taille de la police pour le message de démarrage est petite, le LCD distant affiche :
  • Les chaînes des Line1 à Line8.
  • Un maximum de 24 caractères par ligne.
Lorsque la taille de la police pour le message de démarrage est grande ou très grande, le LCD distant :
  • Affiche les chaînes des Line1 à Line4.
  • Ignore les chaînes des Line5 à Line8.
  • Affiche un maximum de 12 caractères par ligne.
Line1
Entrée
String
Chaîne à afficher sur la ligne 1 du module LCD.
Pour les Line1 à Line8, la longueur maximale de chaîne est de 24 caractères.
Line2
Entrée
String
Chaîne affichée sur la ligne 2 du module LCD.
Line3
Entrée
String
Chaîne affichée sur la ligne 3 du module LCD.
Line4
Entrée
String
Chaîne affichée sur la ligne 4 du module LCD.
Line5
Entrée
String
Chaîne affichée sur la ligne 5 du module LCD.
Line6
Entrée
String
Chaîne affichée sur la ligne 6 du module LCD.
Line7
Entrée
String
Chaîne affichée sur la ligne 7 du module LCD.
Line8
Entrée
String
Chaîne affichée sur la ligne 8 du module LCD.
LCD_REM
Sortie
BOOL
Activation du bloc de fonctions.
  • Lorsque Enable = VRAI, l'affichage utilisateur est actif.
  • Lorsque Enable = FAUX, l'affichage menu/état E/S est actif.
Sts
Sortie
UINT
Statut de l'opération LCD distant.
Codes d'état LCD_REM :
  • 0: L'entrée Enable est FALSE.
  • 1: Message utilisateur affiché avec succès.
  • 2: LCD distant non détecté.
  • 3: Erreur de connexion.
Peut se produire lorsque :
  • Le LCD distant n'est pas connecté physiquement au contrôleur (ou le câblage est incorrect).
  • Les paramètres port série sont différents de ce qui est requis pour le LCD distant.
  • 4: Code de police non valide.
  • 5: 5-65535 - Réservé.

Exemples LCD_REM

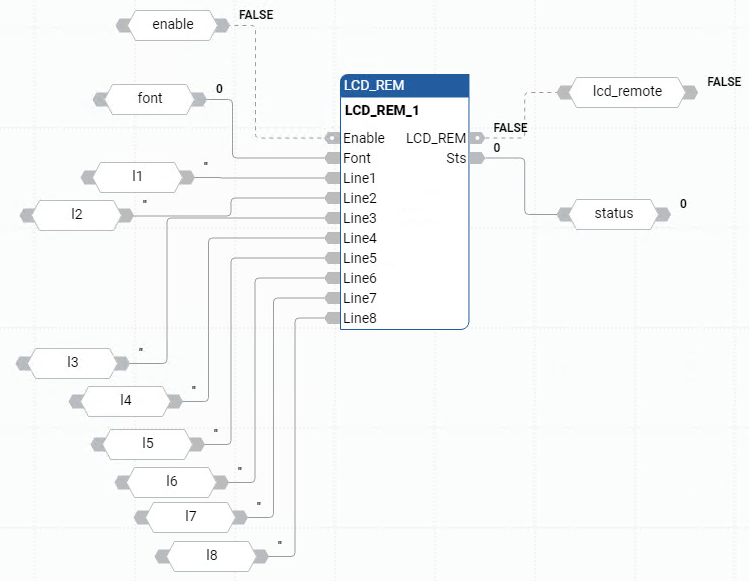

Exemple de diagramme de bloc de fonctions LCD_REM
Exemple de diagramme de bloc de fonctions LCD_REM

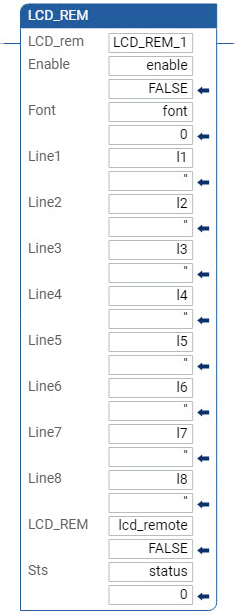

Exemple de schéma à relais LCD_REM
Exemple de schéma à relais LCD_REM

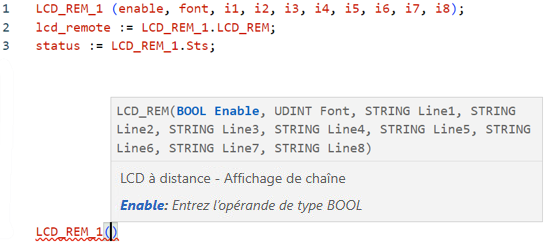

Exemple de texte structuré LCD_REM
Exemple de texte structuré LCD_REM
